สารละลายเตรียมการเคลือบคิวตรัสออกไซด์ (Cu₂O)- Trojan (Suzhou) material technology Co., Ltd.

สารละลายเตรียมการเคลือบคิวตรัสออกไซด์ (Cu₂O)

08-04-2026

เนื่องจากการเคลือบดาวในด้านการเร่งปฏิกิริยา การเคลือบคิวรัสออกไซด์ (Cu₂O) จึงเป็นเซมิคอนดักเตอร์ชนิด p ทั่วไปที่มีช่องว่างของแถบประมาณ 2.2 eV สามารถดูดซับแสงที่มองเห็นได้เพื่อเริ่มต้นปฏิกิริยาตัวเร่งปฏิกิริยา และมีการใช้กันอย่างแพร่หลายในการย่อยสลายสารมลพิษอินทรีย์ การแยกน้ำเพื่อการผลิตไฮโดรเจน และการใช้งานอื่นๆ กิจกรรมการเร่งปฏิกิริยาของมันขึ้นอยู่กับโครงสร้างจุลภาคและคุณภาพของสารเคลือบโดยตรง การเคลือบที่เตรียมโดยการสะสมทางเคมีไฟฟ้า การลดสารเคมี และวิธีการอื่นๆ สามารถเกาะติดกับซับสเตรตได้อย่างแน่นหนา และมีบริเวณที่ออกฤทธิ์เพียงพอสำหรับปฏิกิริยาเร่งปฏิกิริยา

การวิเคราะห์ทางโลหะวิทยาทำหน้าที่เป็นวิธีการสำคัญในการควบคุมคุณภาพของการเคลือบคิวรัสออกไซด์เกรดตัวเร่งปฏิกิริยา ด้วยการสังเกตการณ์ทางโลหะวิทยา เราสามารถวัดความหนาของชั้นเคลือบ ขนาดเกรน และองค์ประกอบของเฟสได้อย่างแม่นยำ และตรวจจับข้อบกพร่อง เช่น รูพรุน รอยแตก และการรวมตัวของคิวริกออกไซด์ ข้อบกพร่องเหล่านี้ลดพื้นที่ทำงานและการยึดเกาะของสารเคลือบ ส่งผลให้ประสิทธิภาพในการเร่งปฏิกิริยาลดลงและความล้มเหลวในการแยกชั้นของสารเคลือบ การทดสอบทางโลหะวิทยาที่เชื่อถือได้จะตรวจสอบความสมเหตุสมผลของกระบวนการเตรียมการ ปรับโครงสร้างจุลภาคของการเคลือบให้เหมาะสม และรับประกันประสิทธิภาพการเร่งปฏิกิริยาที่เสถียรจากแหล่งที่มา เป็นขั้นตอนการควบคุมคุณภาพที่สำคัญในการผลิตจำนวนมากและการประยุกต์ใช้การเคลือบ Cu₂O เกรดตัวเร่งปฏิกิริยา

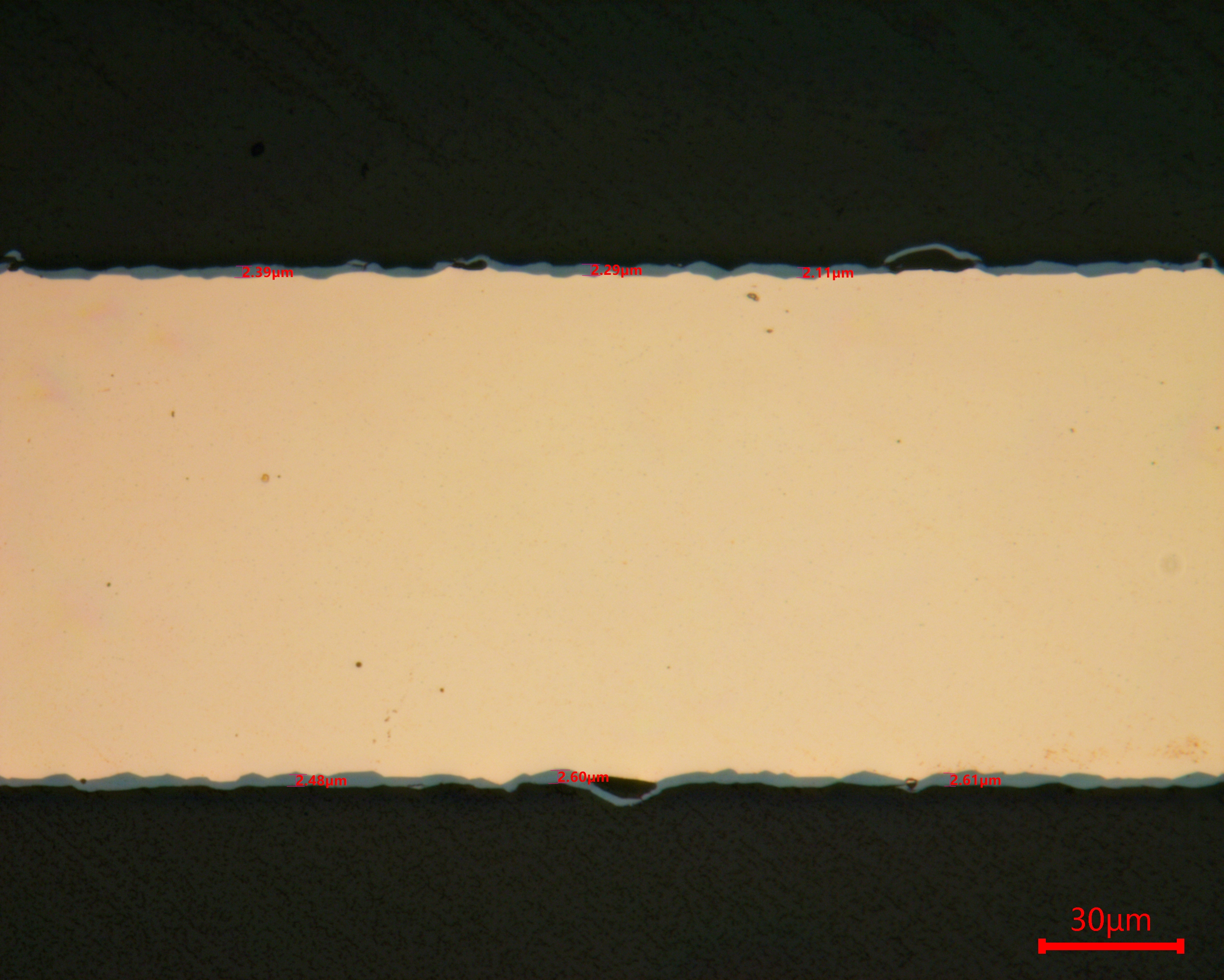

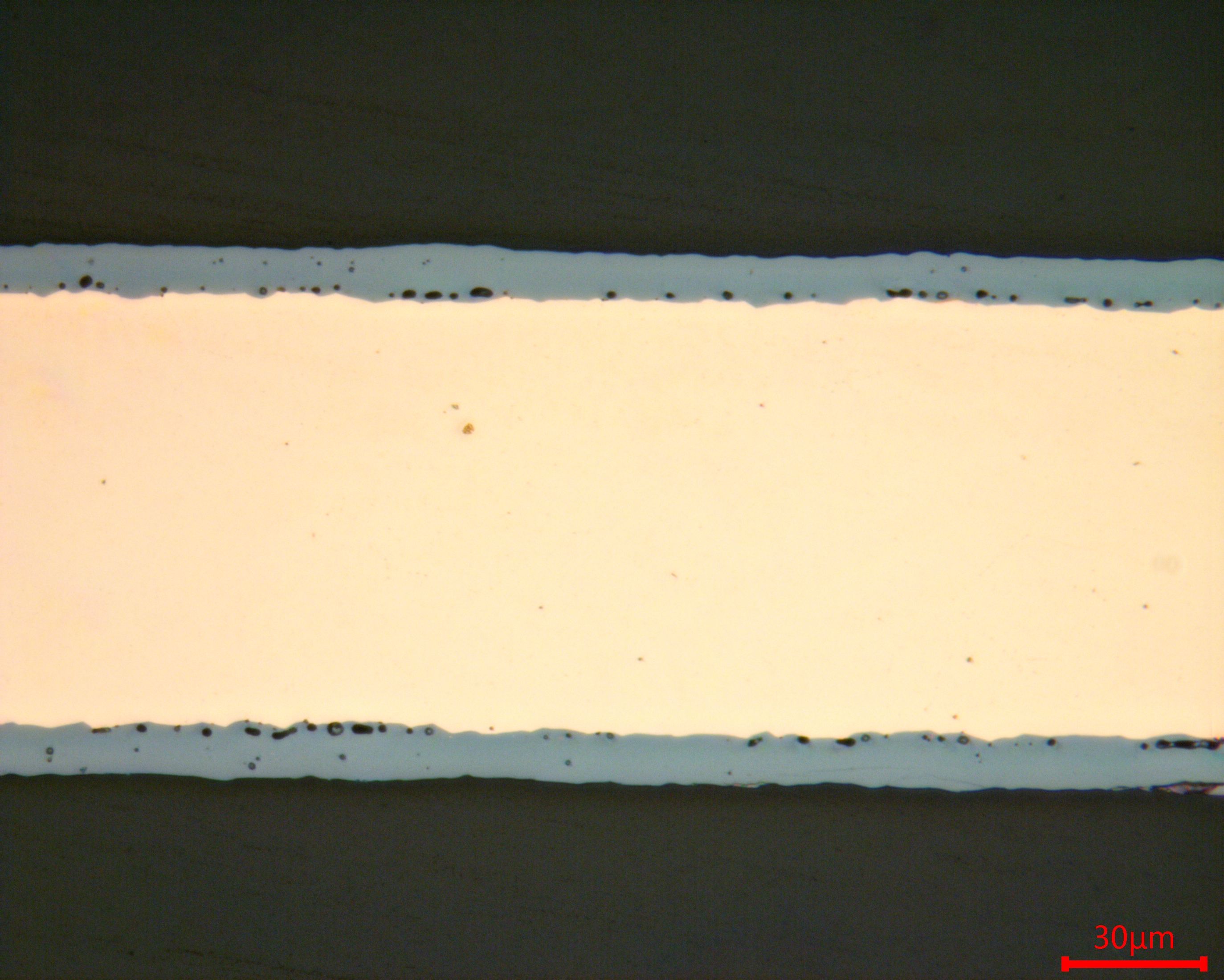

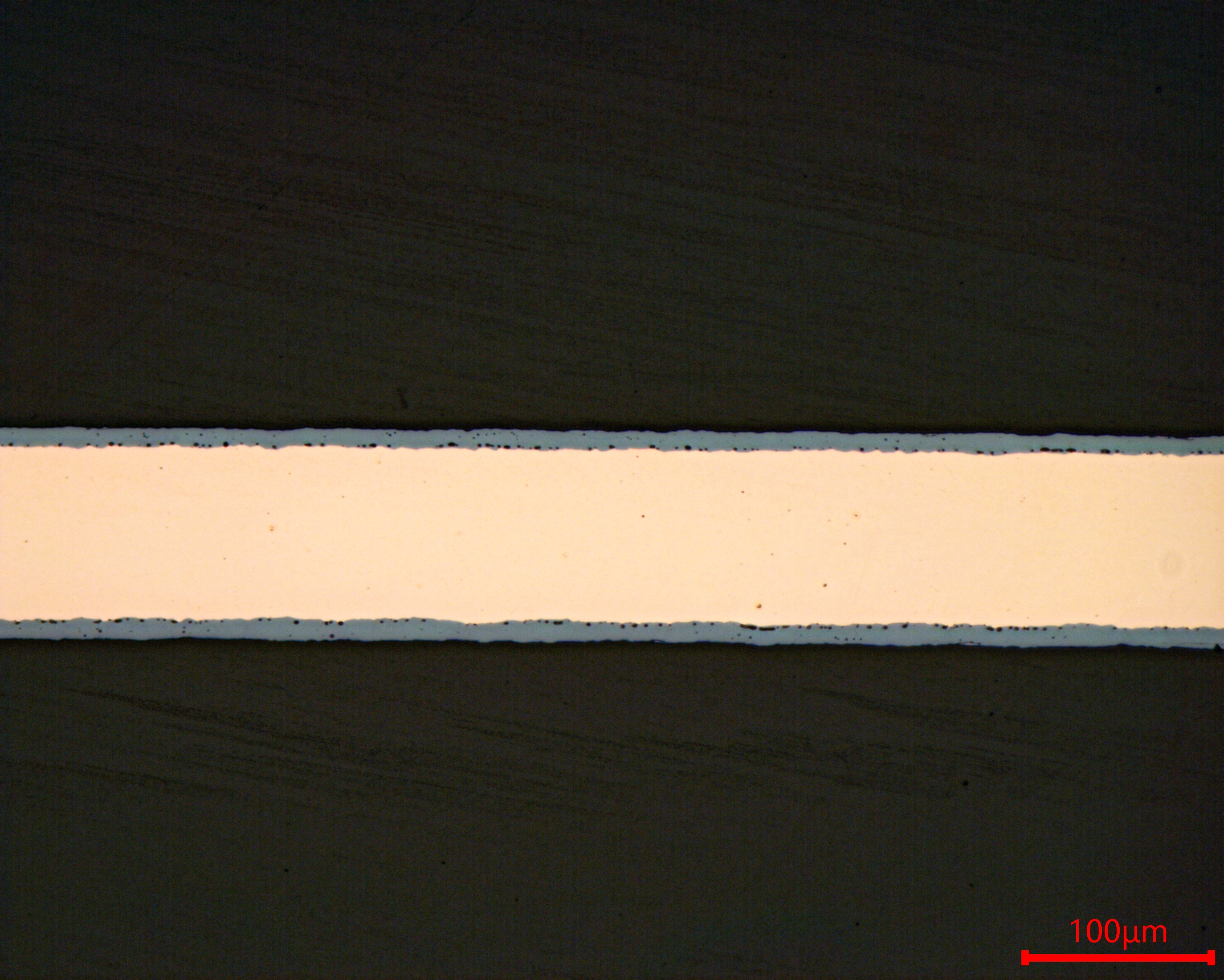

การเตรียมตัวอย่างทางโลหะวิทยา ขั้นตอนการเคลือบ Cu₂O

1️⃣ บดด้วยแผ่นกระดาษทรายเมทัลโลกราฟิก P400 เพื่อขจัดการเสียรูปของการตัดและทำให้พื้นผิวเรียบ

2️⃣ ทำการบดละเอียดด้วยกระดาษทรายเมทัลโลกราฟิก P800 และ P2000

3️⃣ การขัดหยาบ: ผ้าขัด SC-JP ระบบกันสะเทือนการขัดเงา PD-WT 9 μm

4️⃣ การขัดระดับกลาง : ผ้าขัด SC-JP 3 μm PD-WT การขัดช่วงล่าง

5️⃣ การขัดขั้นสุดท้าย: ผ้าขัด ZN-ZP ระบบกันสะเทือนแบบขัดเงา AO-A439

#อุปกรณ์โลหะวิทยา #การขัดเงาอัตโนมัติ #โลหะวิทยา #TROJAN #การทดสอบวัสดุ
