ถ้วยแม่พิมพ์ซิลิโคน
รายละเอียดสินค้า ถ้วยแม่พิมพ์ซิลิโคนที่ทนทานและนำกลับมาใช้ใหม่ได้ถูก...

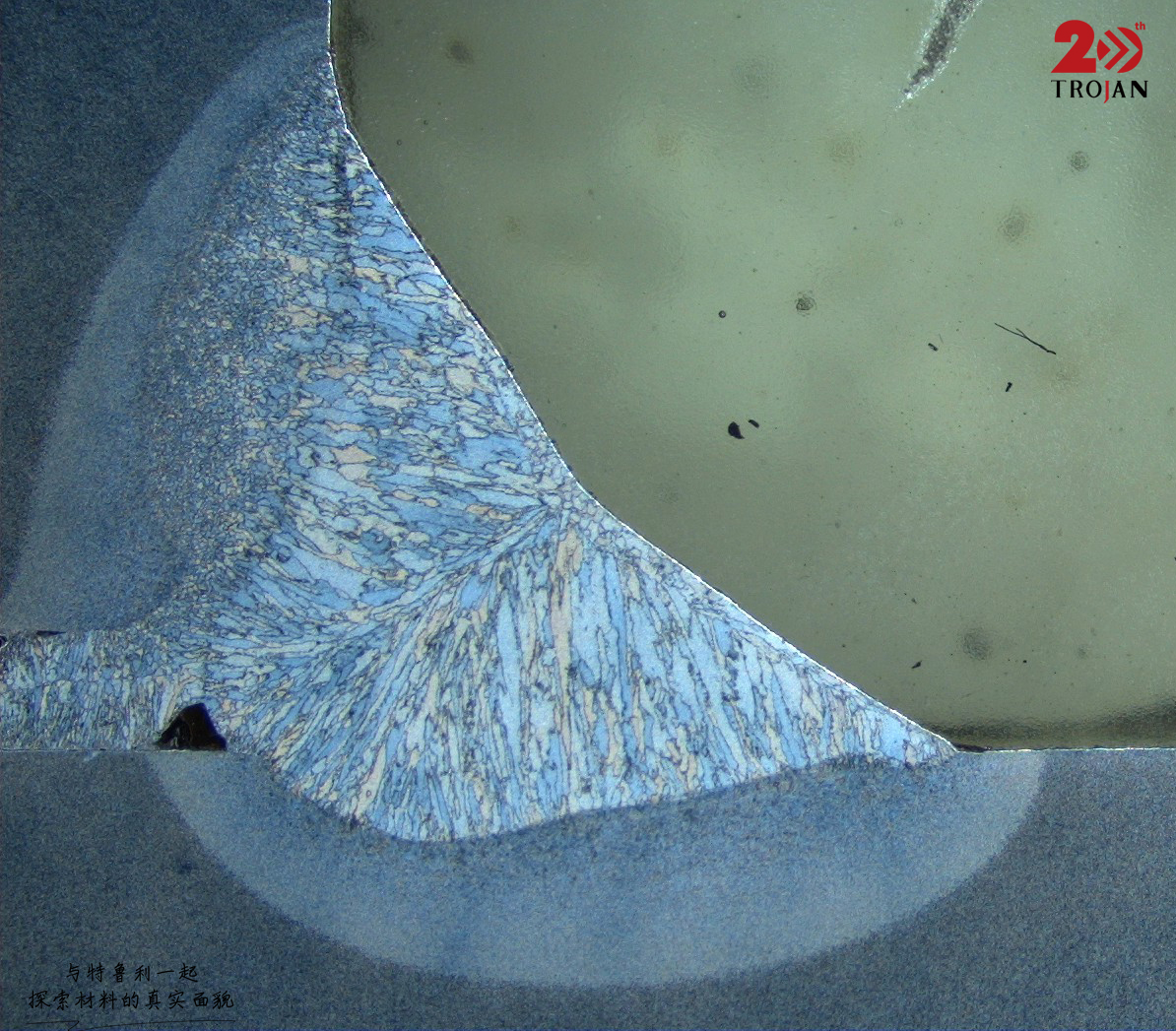

การตรวจสอบทางโลหะวิทยาของรอยเชื่อมเหล็กกล้าคาร์บอนที่ประดิษฐ์ผ่านการเชื่อมอาร์กโลหะด้วยก๊าซ CO₂ ทำหน้าที่เป็นวิธีการหลักในการประเมินคุณภาพการเชื่อมและความสมเหตุสมผลของกระบวนการ

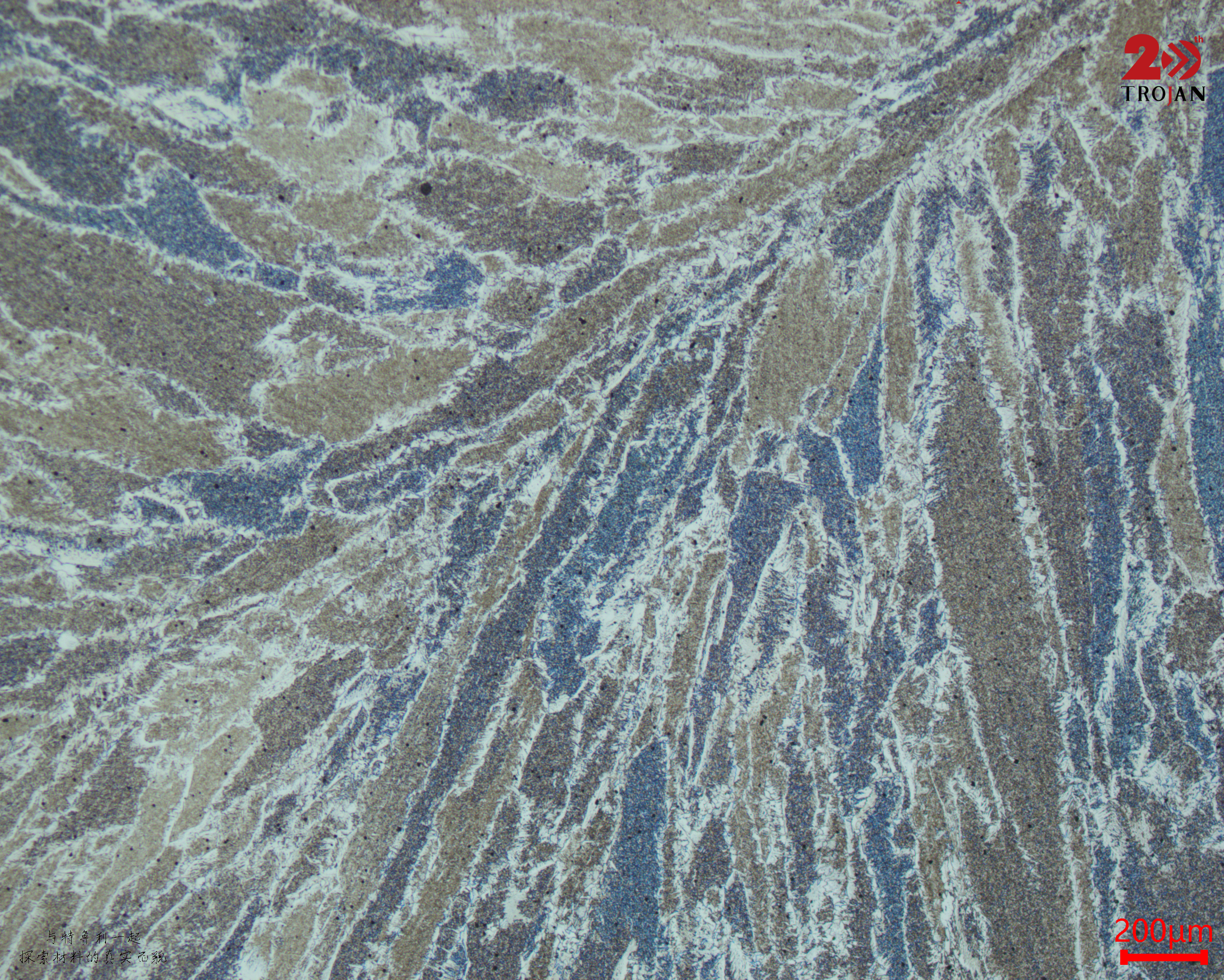

โดยทั่วไปจะพบเม็ดเรียงเป็นแนว พร้อมด้วยโปรยูเทคตอยด์เฟอร์ไรต์ เฟอร์ไรต์แผ่นข้าง และเพิร์ลไลต์ในปริมาณเล็กน้อยในบริเวณโลหะเชื่อม

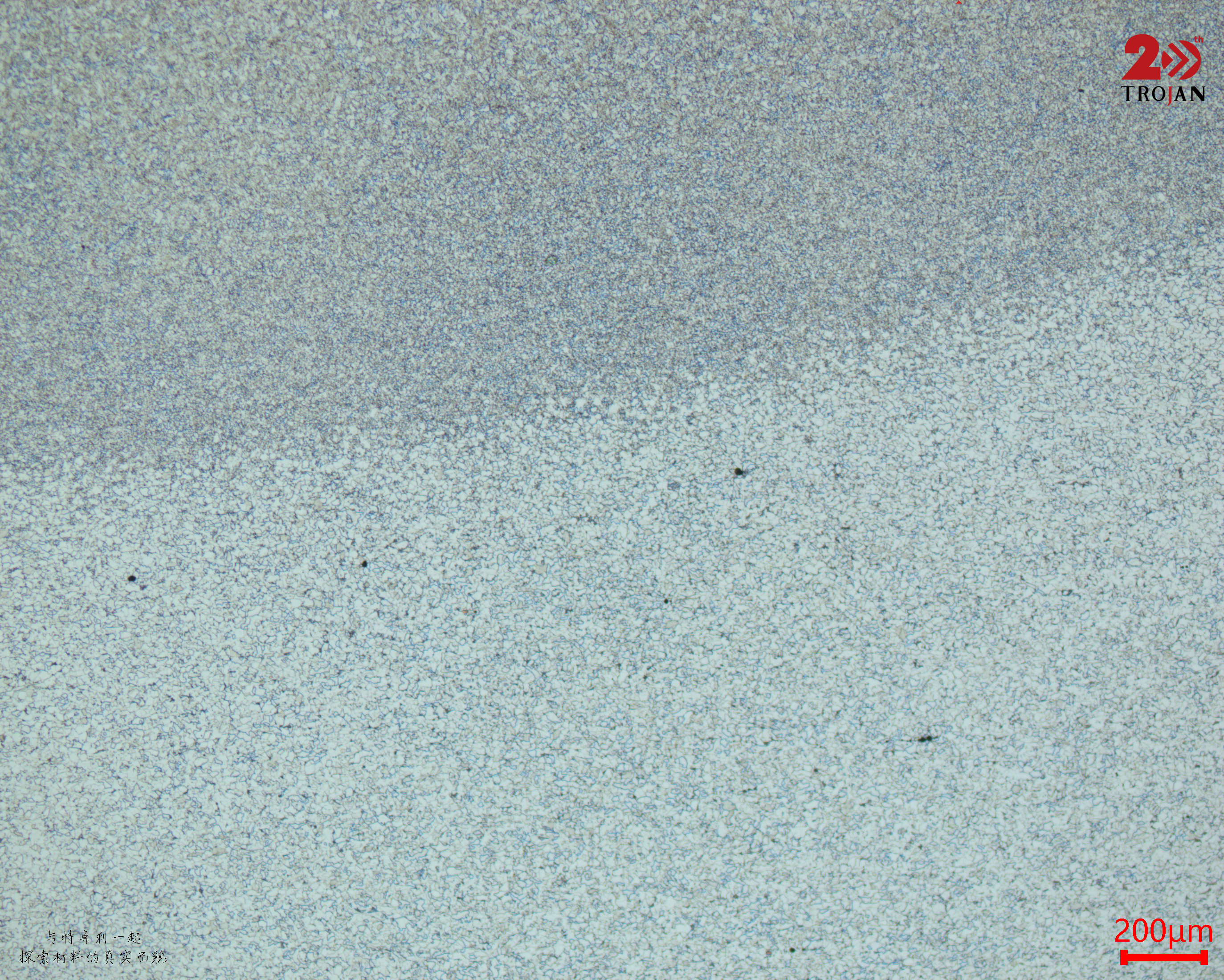

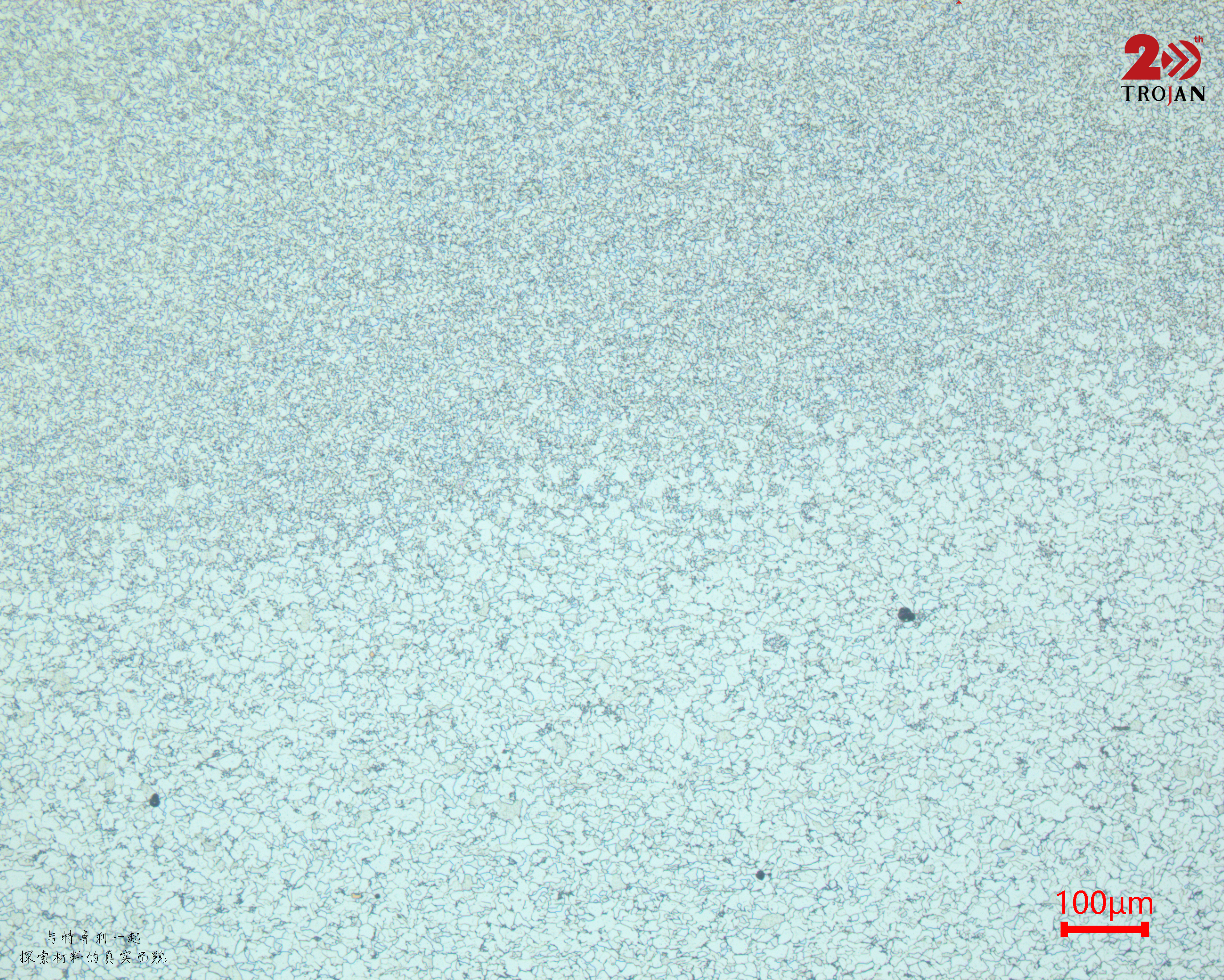

โซนที่ได้รับความร้อน (HAZ) แสดงการเปลี่ยนแปลงของโครงสร้างจุลภาคระหว่างบริเวณที่มีเนื้อหยาบและละเอียด โครงสร้าง Widmanstätten และชั้นที่ชุบแข็งมาร์เทนซิติกมีแนวโน้มที่จะก่อตัวในบริเวณที่มีเนื้อหยาบ ซึ่งจะทำให้รอยเชื่อมเปราะ
การสังเกตด้วยกล้องจุลทรรศน์ใกล้กับเส้นฟิวชันช่วยให้สามารถระบุข้อบกพร่องภายใน เช่น ฟิวชันที่ไม่สมบูรณ์ รอยแตกขนาดเล็ก รูพรุน และสิ่งที่เจือปน นอกจากนี้ยังประเมินว่าระดับความร้อนสูงเกินไปและอัตราการเย็นตัวส่งผลต่อสัณฐานวิทยาของโครงสร้างจุลภาคอย่างไร ผลการทดสอบทางโลหะวิทยาให้การอ้างอิงโดยตรงสำหรับการปรับอินพุตความร้อนในการเชื่อม อุณหภูมิอุ่นก่อน และอุณหภูมิระหว่างทาง ควบคุมแนวโน้มการแข็งตัวและความเสี่ยงต่อการแตกร้าวที่เกิดจากไฮโดรเจนได้อย่างมีประสิทธิภาพ
การประเมินทางโลหะวิทยาแบบผสมผสานที่รวมการกระจายความแข็งและการประเมินโครงสร้างจุลภาคเป็นแนวทางที่เชื่อถือได้ในการตรวจสอบข้อกำหนดเฉพาะของขั้นตอนการเชื่อมและรับประกันความสมบูรณ์ของโครงสร้าง
1️⃣ การเจียรหยาบ: MET-M P400
2️⃣ การบดละเอียด: POS 9μm PD-WT
3️⃣ การขัดเงา: ET-JP 1μm PD-WT
*ทางเลือกสำหรับขั้นตอนที่ 2: กระดาษทราย P800 ถึง P2000
.png?imageView2/2/w/400/format/jpg/q/75 "ห้องความดัน ThetaMount")
