โครงการเตรียมการขัดเงาสำหรับตัวอย่างการเคลือบเซรามิกที่มีไนโอเบียม- Trojan (Suzhou) material technology Co., Ltd.

โครงการเตรียมการขัดเงาสำหรับตัวอย่างการเคลือบเซรามิกที่มีไนโอเบียม

27-11-2025

การเตรียมการเคลือบเซรามิกต้านทานออกซิเดชันที่อุณหภูมิสูงบนพื้นผิวโลหะผสมไนโอเบียมและไนโอเบียมเป็นเทคโนโลยีพื้นผิวที่สำคัญในการขยายความแข็งแกร่งที่อุณหภูมิสูงที่ยอดเยี่ยมสำหรับการใช้งานในสภาพแวดล้อมที่ประกอบด้วยออกซิเจน ความท้าทายหลักในสาขานี้อยู่ที่การแก้ไขความเครียดจากความร้อนอันมหาศาลที่เกิดจากค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่ไม่ตรงกันระหว่างโลหะและเซรามิก รวมถึงการรับรองความเข้ากันได้ของสารเคมีระหว่างพื้นผิวเพื่อป้องกันการแตกร้าวของสารเคลือบและการแตกเป็นเสี่ยงในระหว่างการหมุนเวียนด้วยความร้อน

เพื่อให้ได้รับการปกป้องที่เชื่อถือได้ จะต้องนำระบบไล่ระดับที่ออกแบบมาอย่างแม่นยำของ “สารตั้งต้นไนโอเบียม - ชั้นเปลี่ยนผ่านการทำงาน - ชั้นบนสุดของเซรามิก” มาใช้ เทคโนโลยีหลักเกี่ยวข้องกับการก่อตัวของชั้นซิลิไซด์ต่อเนื่องในแหล่งกำเนิด (เช่น NbSi₂) บนซับสเตรตผ่านกระบวนการต่างๆ เช่น การทำซิลิกอน ชั้นระหว่างชั้นนี้ไม่เพียงแต่สร้างพันธะทางโลหะวิทยาที่แข็งแกร่งกับสารตั้งต้นเท่านั้น แต่ยังมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่อยู่ตรงกลางระหว่างวัสดุทั้งสอง ซึ่งช่วยลดความเครียดจากความร้อนได้อย่างมีประสิทธิภาพในขณะที่ทำหน้าที่เป็นอุปสรรคในการแพร่กระจายเพื่อยับยั้งการซึมผ่านของออกซิเจน นอกเหนือจากชั้นระหว่างชั้นที่ได้รับการปรับปรุงแล้ว เซรามิกเชิงฟังก์ชันที่มีการแพร่กระจายของออกซิเจนต่ำและเสถียรภาพทางความร้อนที่ดีเยี่ยม (เช่น มัลไลท์) จะถูกสะสมไว้เป็นสิ่งกีดขวางสุดท้าย ระบบการป้องกันการทำงานร่วมกันที่ครอบคลุมนี้ช่วยให้ส่วนประกอบโลหะผสมไนโอเบียมสามารถนำไปใช้ในสนามที่ทันสมัยซึ่งต้องเผชิญกับอุณหภูมิที่สูงมากและการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ซึ่งรวมถึงหัวฉีดของเครื่องยนต์จรวดและใบพัดกังหันก๊าซขั้นสูง

ด้านล่างนี้คือแผนการเตรียมตัวอย่างสำหรับแอปพลิเคชันนี้ ความท้าทายหลักอยู่ที่การขัดเคลือบเซรามิกที่มีแนวโน้มที่จะแตกร้าวและแตกเป็นเสี่ยง:

1️⃣ การเจียรหยาบ: กระดาษทรายซิลิกอนคาร์ไบด์ P2500 พร้อมแวกซ์อุณหภูมิต่ำทาบนพื้นผิว

2️⃣ การบดละเอียด: กระดาษทรายซิลิกอนคาร์ไบด์ P4000 พร้อมแวกซ์อุณหภูมิต่ำทาบนพื้นผิว

3️⃣ การขัดหยาบ: ET-JP ผ้าขัดเงา อลูมิเนียมออกไซด์3μm;

4️⃣ การขัดแบบละเอียด: ผ้าขัด ZN-JP ซิลิกา 50 นาโนเมตร

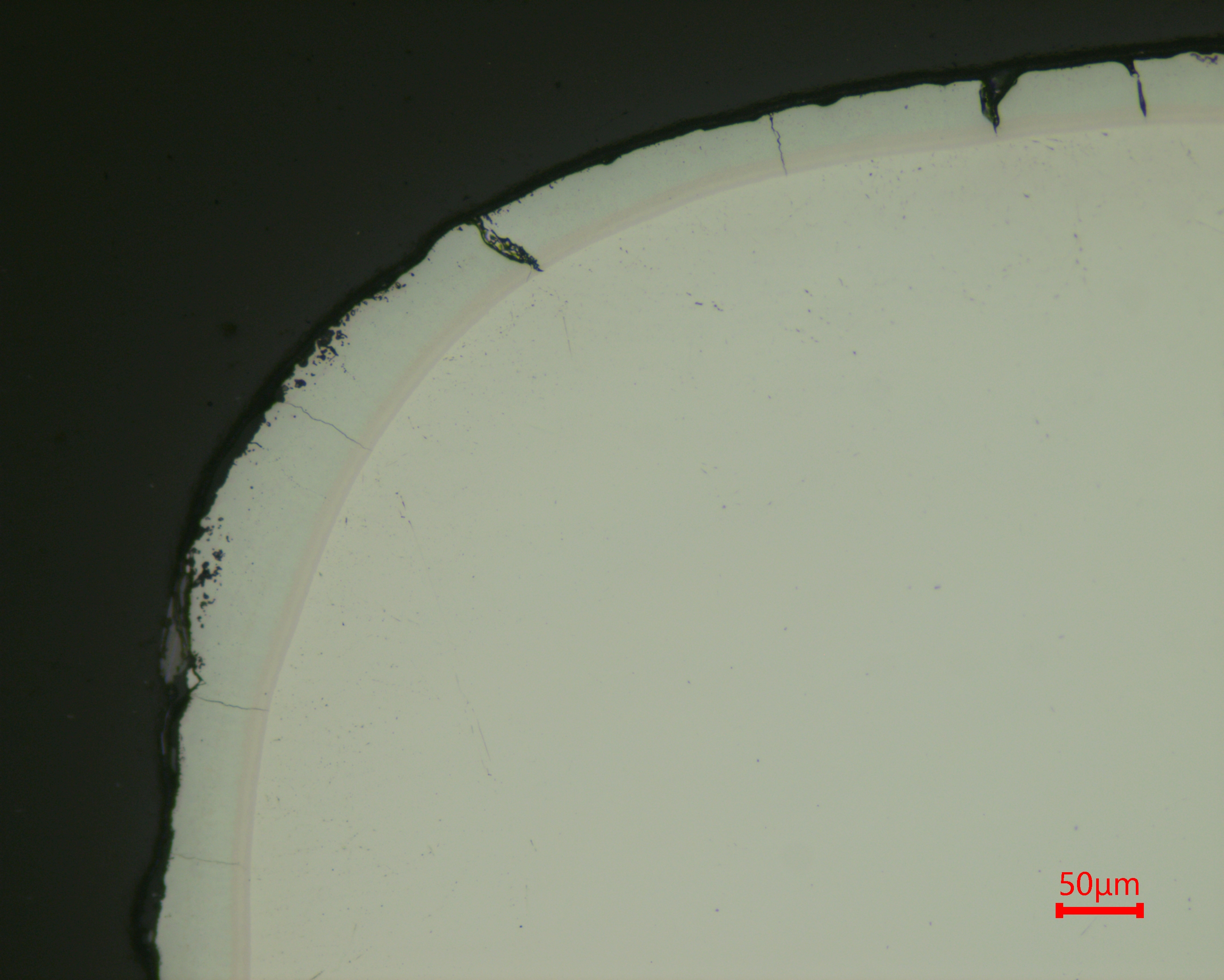

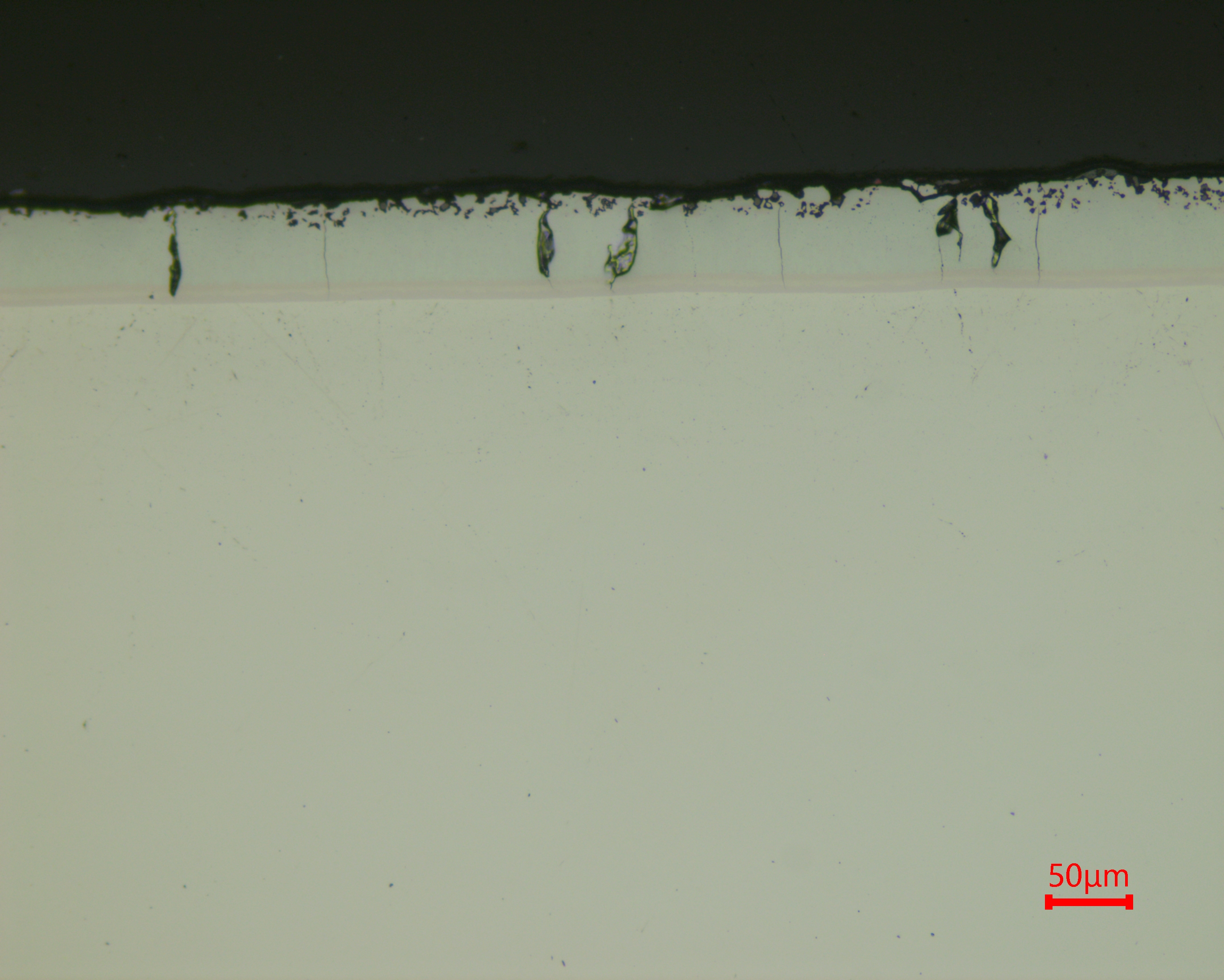

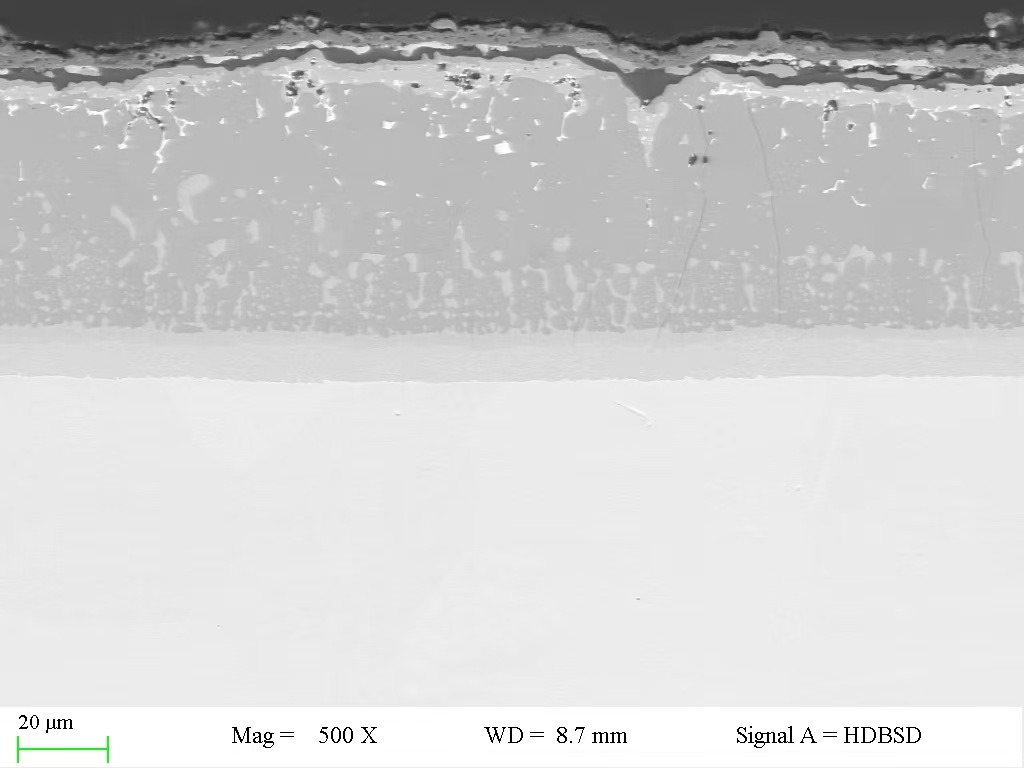

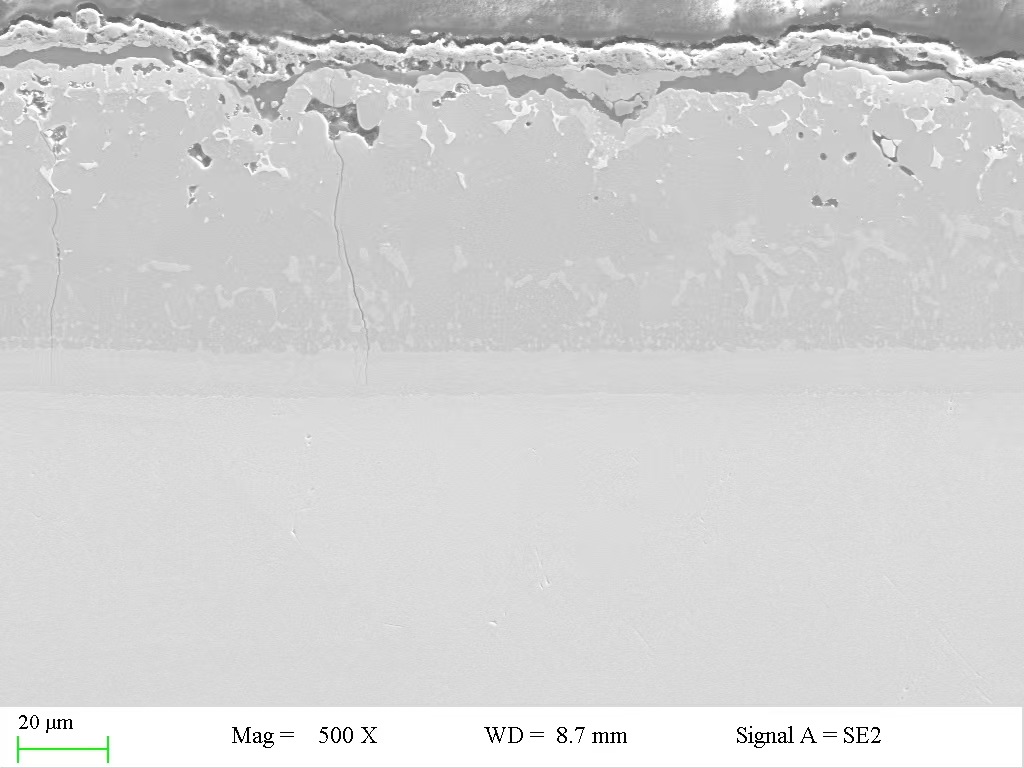

#โทรจัน #โทรจันโลหะวิทยา #โครงสร้างจุลภาคเหล็ก #วัสดุศาสตร์ #วิทยาโลหะวิทยา #ตัวอย่างเหล็ก #การวิเคราะห์โครงสร้างจุลภาค #การเตรียมเหล็ก #ช่างวัสดุ
