การเตรียมตัวอย่างชิปบัดกรีบอล

24-11-2025

ลูกประสานชิปเป็นเม็ดทรงกลมขนาดเล็กที่ทำจากดีบุกบริสุทธิ์หรือโลหะผสมดีบุก ใช้เพื่อเชื่อมต่อทางไฟฟ้าและการรองรับเชิงกลระหว่างบรรจุภัณฑ์ชิปและแผงวงจรพิมพ์ (PCB) รวมถึงการเชื่อมต่อระหว่างบรรจุภัณฑ์แบบเรียงซ้อนในโมดูลหลายชิป (MCM)

ในบรรจุภัณฑ์ Ball Grid Array (BGA) ลูกบอลบัดกรีจะแก้ไขข้อขัดแย้งระหว่างความหนาแน่นของพินสูงและการย่อขนาด โดยจะลดเส้นทางของสัญญาณให้สั้นลง ลดการสูญเสียการส่งสัญญาณความถี่สูง และช่วยให้สามารถสัมผัสความร้อนโดยตรงกับ PCB เพื่อเพิ่มประสิทธิภาพการกระจายความร้อน นอกจากนี้ ยังมีความยืดหยุ่นในระดับหนึ่ง ซึ่งสามารถดูดซับความเครียดที่เกิดจากการขยายตัวทางความร้อนของ PCB ลดความเสี่ยงของการแตกร้าวของข้อต่อบัดกรี และปรับปรุงความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

ลูกบอลบัดกรีชิปถูกนำมาใช้กันอย่างแพร่หลายในการบรรจุชิปของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ เช่น CPU, SoC และชิปกราฟิกในสมาร์ทโฟน แท็บเล็ต และแล็ปท็อป นอกจากนี้ยังนำไปใช้ในบรรจุภัณฑ์ชิปหลักในการควบคุมทางอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ การบินและอวกาศ และสาขาอื่นๆ

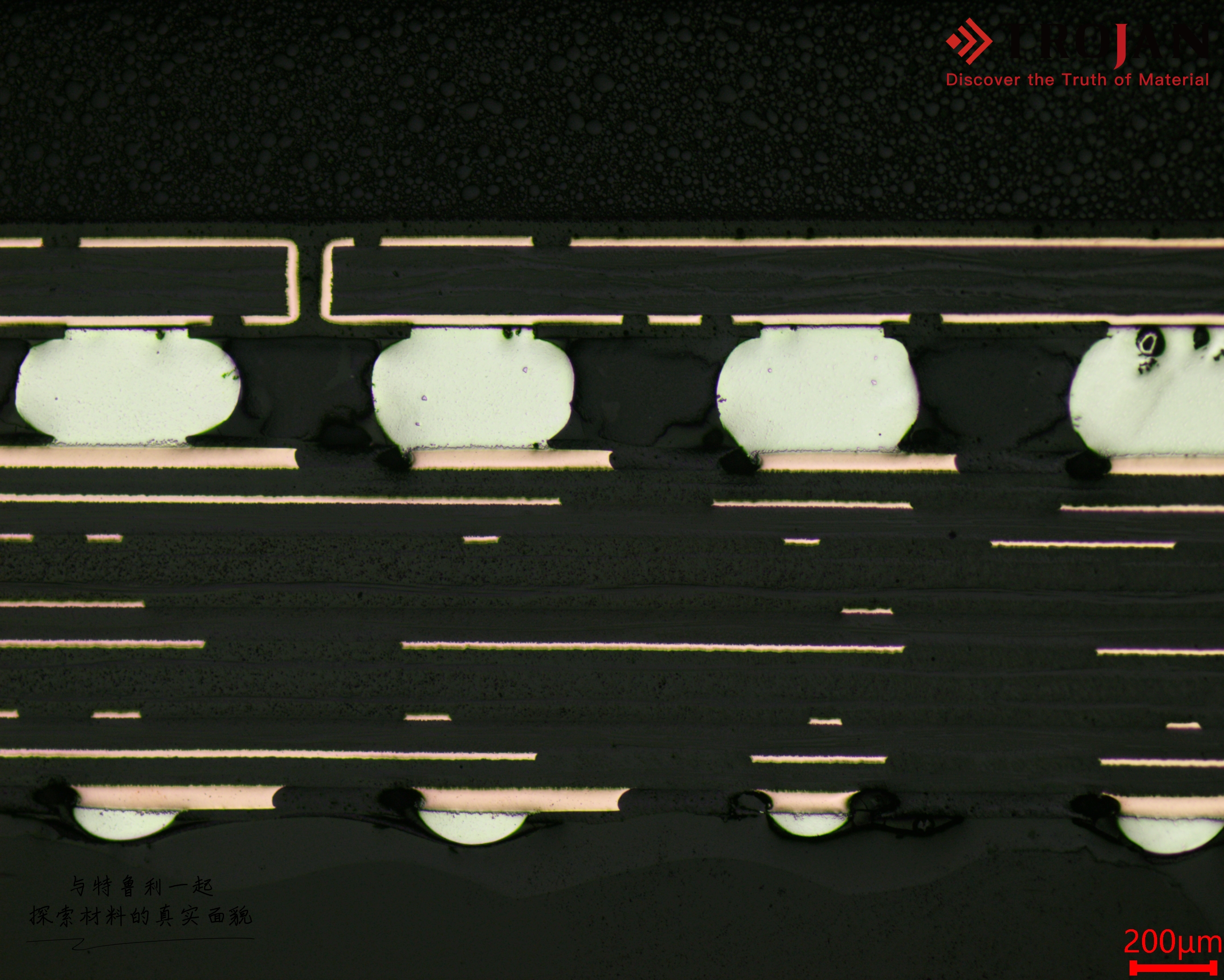

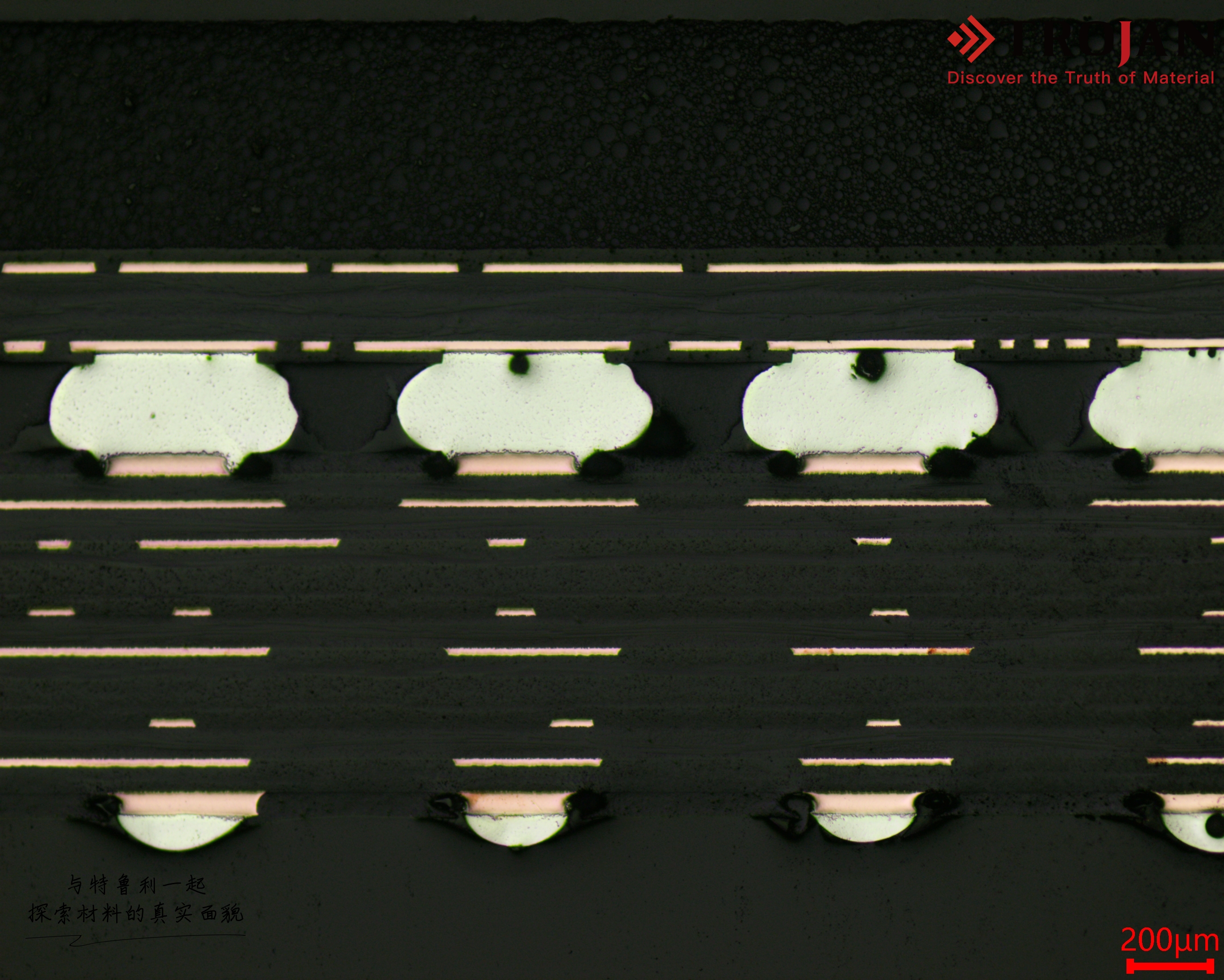

ด้านล่างนี้คือพารามิเตอร์การเตรียมตัวอย่างสำหรับลูกบอลบัดกรีชิปและการประเมินผลกระทบจากกล้องจุลทรรศน์ทางโลหะวิทยา:

1️⃣ งานเจียร : กระดาษทราย P400-P4000

2️⃣ การขัดหยาบ: SC 3μm PD-WT

3️⃣ การขัดขั้นสุดท้าย: ZN 0.05nm Super
