การเตรียมตัวอย่างสำหรับการเคลือบ PCB Palladium-Gold Plating

ENEPIG (นิกเกิล-แพลเลเดียม-ทองแบบไม่ใช้ไฟฟ้า) ถือเป็นพื้นผิวที่โดดเด่นสำหรับ PCB ประสิทธิภาพสูง สร้างด้วยการเคลือบ Ni-Pd-Au สามชั้นที่กะทัดรัดและสม่ำเสมอ มีคุณสมบัติต้านทานการเกิดออกซิเดชันและการกัดกร่อนที่ยอดเยี่ยม พร้อมความต้านทานการสัมผัสต่ำ

ช่วยขจัดปัญหาแผ่นสีดำจากการจุ่มทองแบบเดิม ในขณะเดียวกันก็รองรับทั้งการบัดกรีและการต่อลวดสำหรับการประกอบอิเล็กทรอนิกส์ที่ซับซ้อน

PCB layer structure

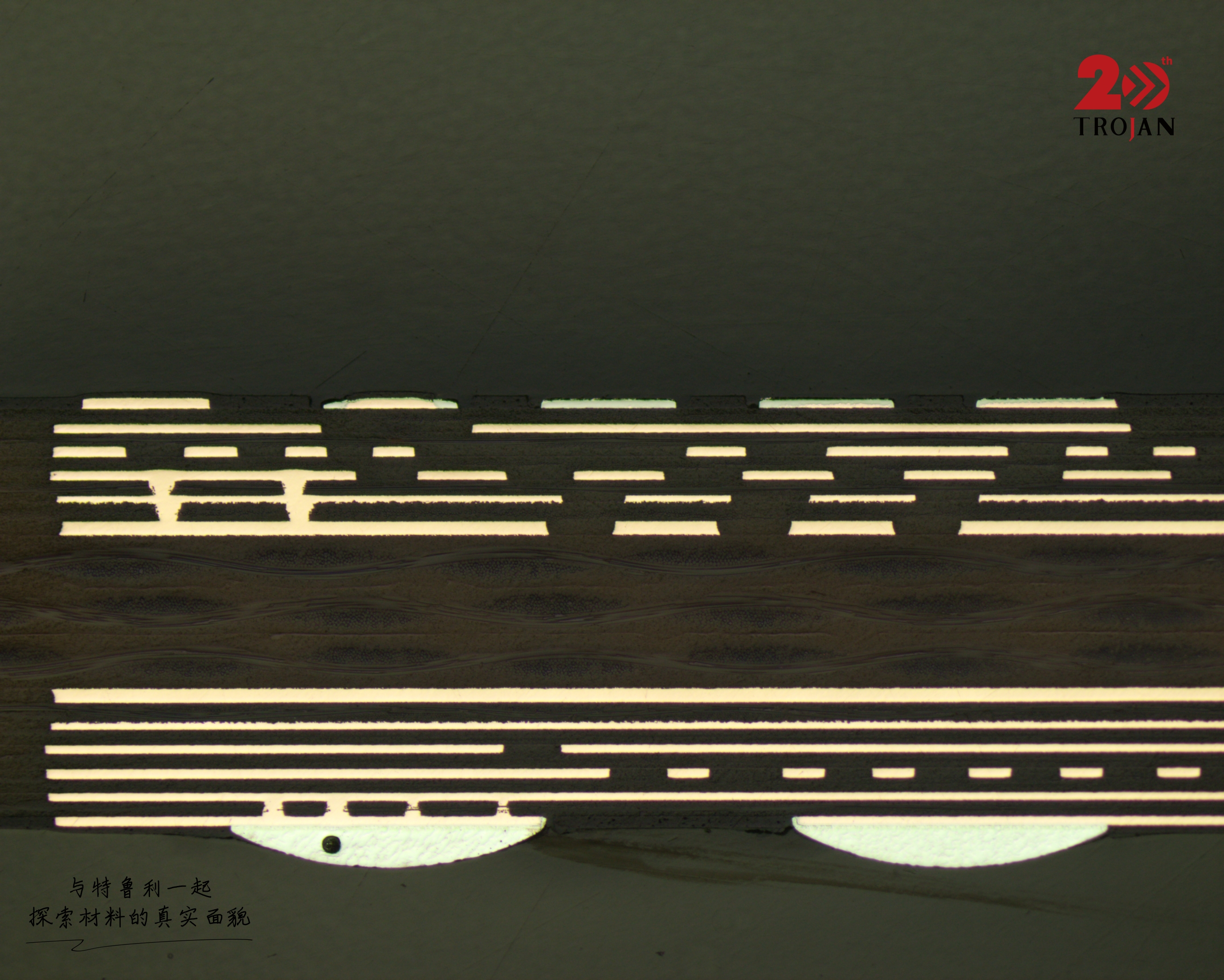

รูปที่ 1: มุมมองทางโลหะวิทยาหน้าตัดของโครงสร้างชั้น PCB

การใช้งานที่สำคัญ

  • พื้นผิวบรรจุภัณฑ์เซมิคอนดักเตอร์: เหมาะสำหรับการเชื่อมลวด Cu/Au
  • ECU ยานยนต์และเรดาร์ยานพาหนะ: ป้องกันการกระแทกและทนต่ออุณหภูมิกว้าง/มลพิษน้ำมัน
  • อุปกรณ์ความแม่นยำทางการแพทย์และ PCB การบินและอวกาศ: มีเสถียรภาพภายใต้สภาวะการทำงานที่รุนแรง
  • สถานีฐาน 5G ส่วนประกอบความถี่สูง และแผงวงจร HDI: การยอมรับในปริมาณมาก
Plating quality inspection

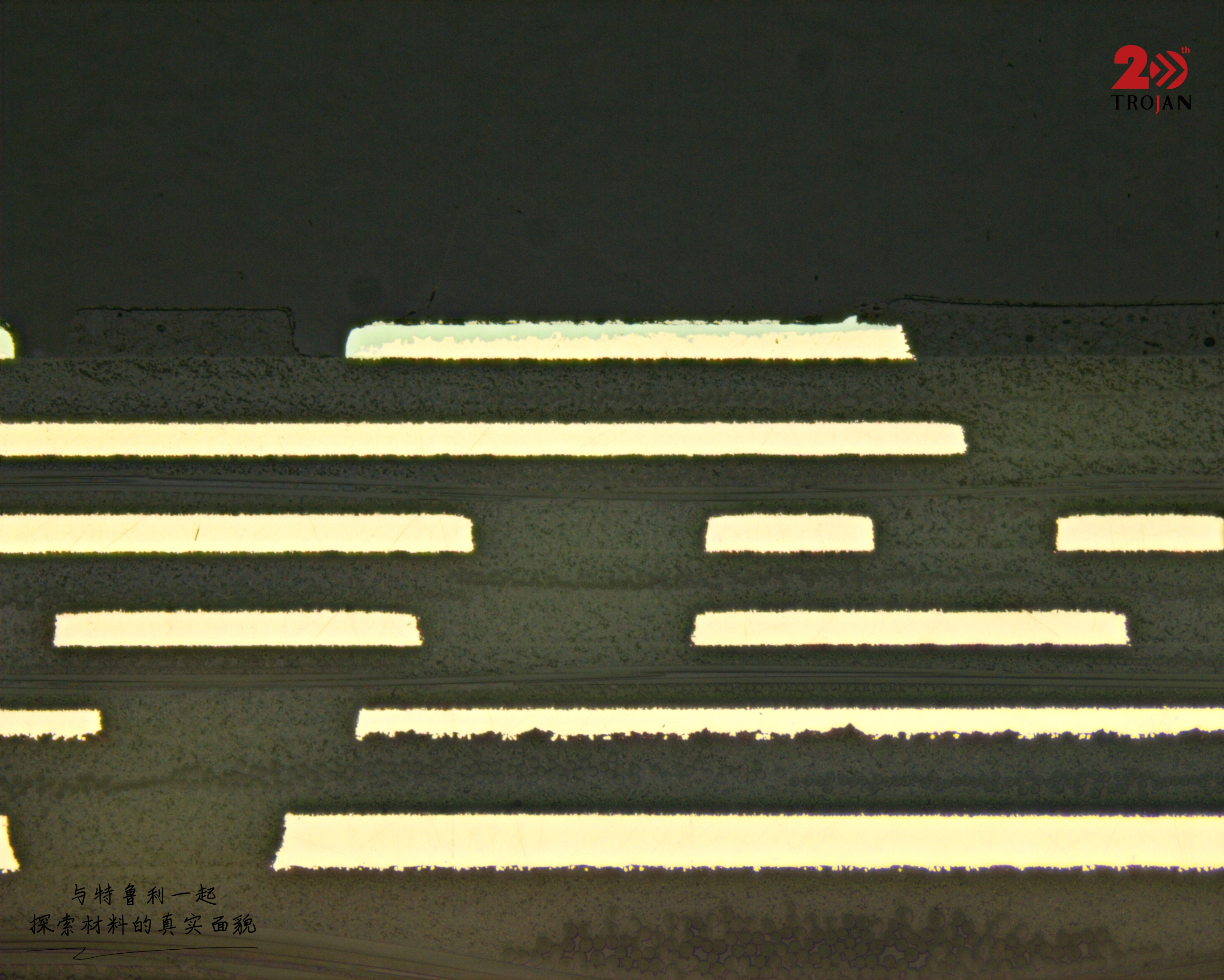

รูปที่ 2: การตรวจสอบคุณภาพการชุบอย่างต่อเนื่องด้วยกล้องจุลทรรศน์

ด้วยความทนทานที่โดดเด่นและความเข้ากันได้ของกระบวนการ ENEPIG จึงเป็นการตกแต่งที่สำคัญสำหรับการเชื่อมต่อโครงข่ายที่แม่นยำที่เชื่อถือได้กับอุปกรณ์อิเล็กทรอนิกส์ระดับพรีเมียม

Multi-layer alignment

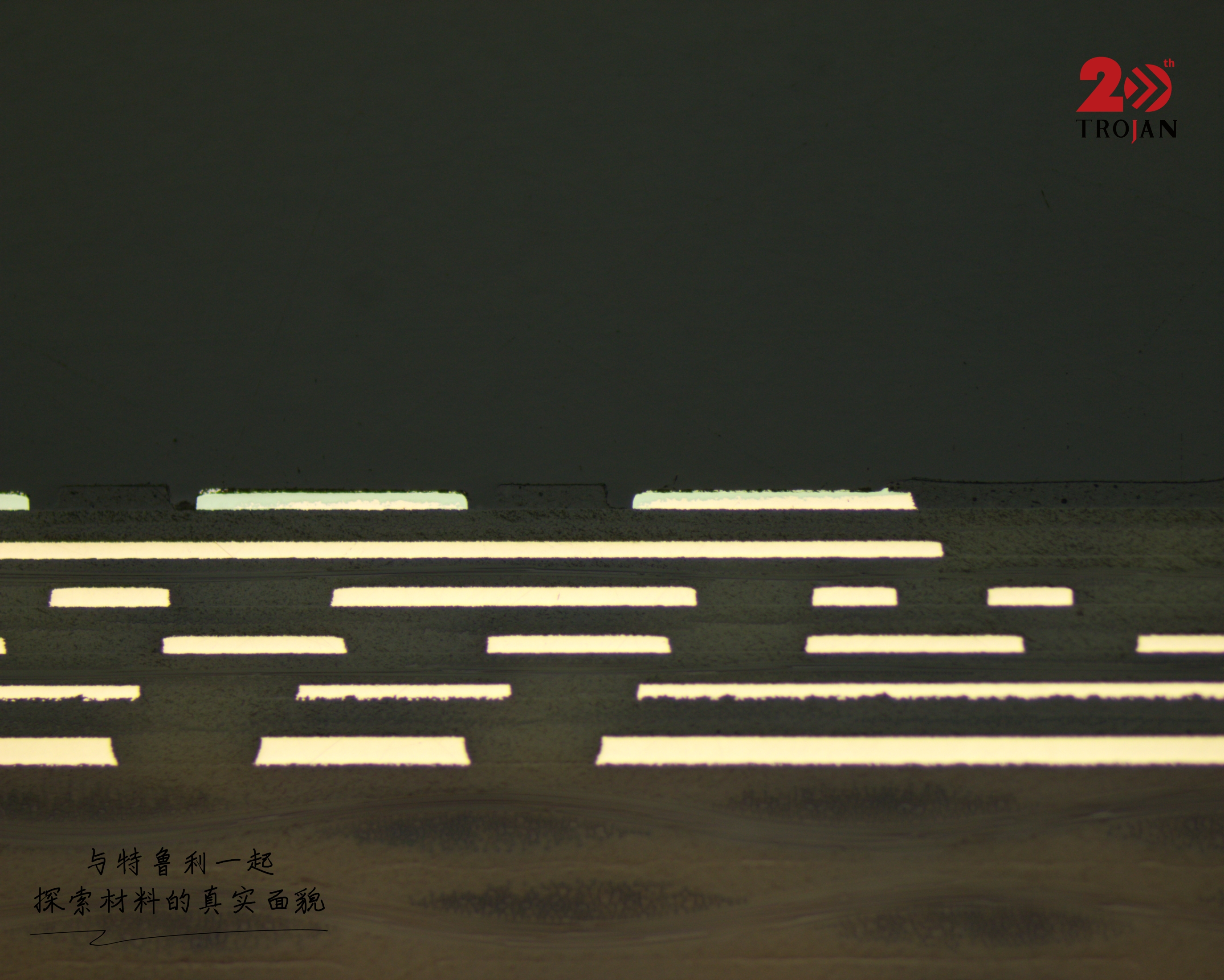

รูปที่ 3: การจัดตำแหน่งหลายชั้นและการวิเคราะห์อินเทอร์เฟซ

พารามิเตอร์การเตรียมตัวอย่างทางโลหะวิทยาสำหรับ ENEPIG PCB

  1. การบด: พบ-SP P400~P4000
  2. ขัดละเอียด: ผ้าเอสซี 1μm PD-WT
  3. การขัดขั้นสุดท้าย: ผ้า ZN 50nm SO-439
  4. ENEPIG coating interface

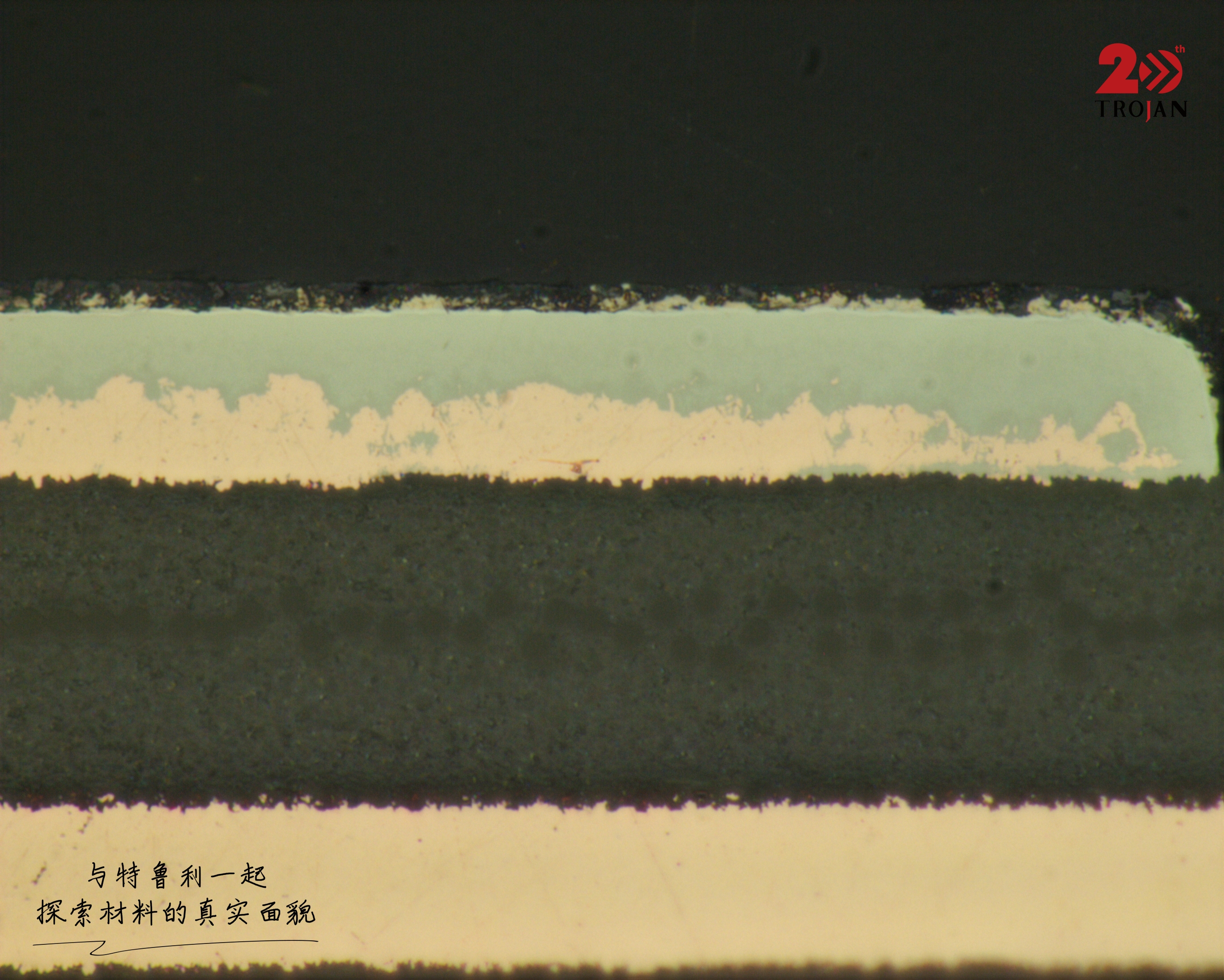

    รูปที่ 4: มุมมองรายละเอียดที่มีกำลังขยายสูงของส่วนต่อประสานการเคลือบ ENEPIG
