กรณีการเตรียมตัวอย่างทางโลหะวิทยา: เซรามิกอลูมินา- Trojan (Suzhou) material technology Co., Ltd.

กรณีการเตรียมตัวอย่างทางโลหะวิทยา: เซรามิกอลูมินา

31-07-2026

เซรามิกอลูมินามีคุณสมบัติที่โดดเด่น เช่น ความแข็งสูง ความต้านทานการสึกหรอที่เหนือกว่า ความต้านทานการกัดกร่อน และฉนวนที่ดีเยี่ยม เนื่องจากเซรามิกเชิงโครงสร้างและเชิงฟังก์ชันที่ใช้กันอย่างแพร่หลาย พวกมันถูกนำไปใช้ในชิ้นส่วนฉนวนอิเล็กทรอนิกส์ ส่วนประกอบที่ทนทานต่อการสึกหรอที่แม่นยำ การป้องกันอุณหภูมิสูง การบินและอวกาศ และโลหะวิทยา โครงสร้างจุลภาคควบคุมประสิทธิภาพการบริการและอายุการใช้งานของผลิตภัณฑ์สำเร็จรูปโดยตรง

โครงสร้างจุลภาคและการควบคุมคุณภาพ

การตรวจสอบทางโลหะวิทยาช่วยให้สังเกตขนาดเกรน สัณฐานวิทยาขอบเขตเกรน การกระจายรูพรุน รอยแตกขนาดเล็ก และข้อบกพร่องที่ไม่บริสุทธิ์ได้อย่างชัดเจน เพื่อประเมินคุณภาพการเผาผนึกและความสม่ำเสมอของโครงสร้างจุลภาคได้อย่างแม่นยำ ข้อมูลทางโลหะวิทยาช่วยปรับพารามิเตอร์การเผาผนึกให้เหมาะสม และป้องกันความล้มเหลวของผลิตภัณฑ์ เช่น การแตกร้าว การเสียดสี และการพังทลายของฉนวน เป็นรากฐานทางเทคนิคที่สำคัญสำหรับการควบคุมคุณภาพการผลิตจำนวนมาก การปรับปรุงประสิทธิภาพ และการวิเคราะห์ความล้มเหลวของเซรามิกอลูมินา

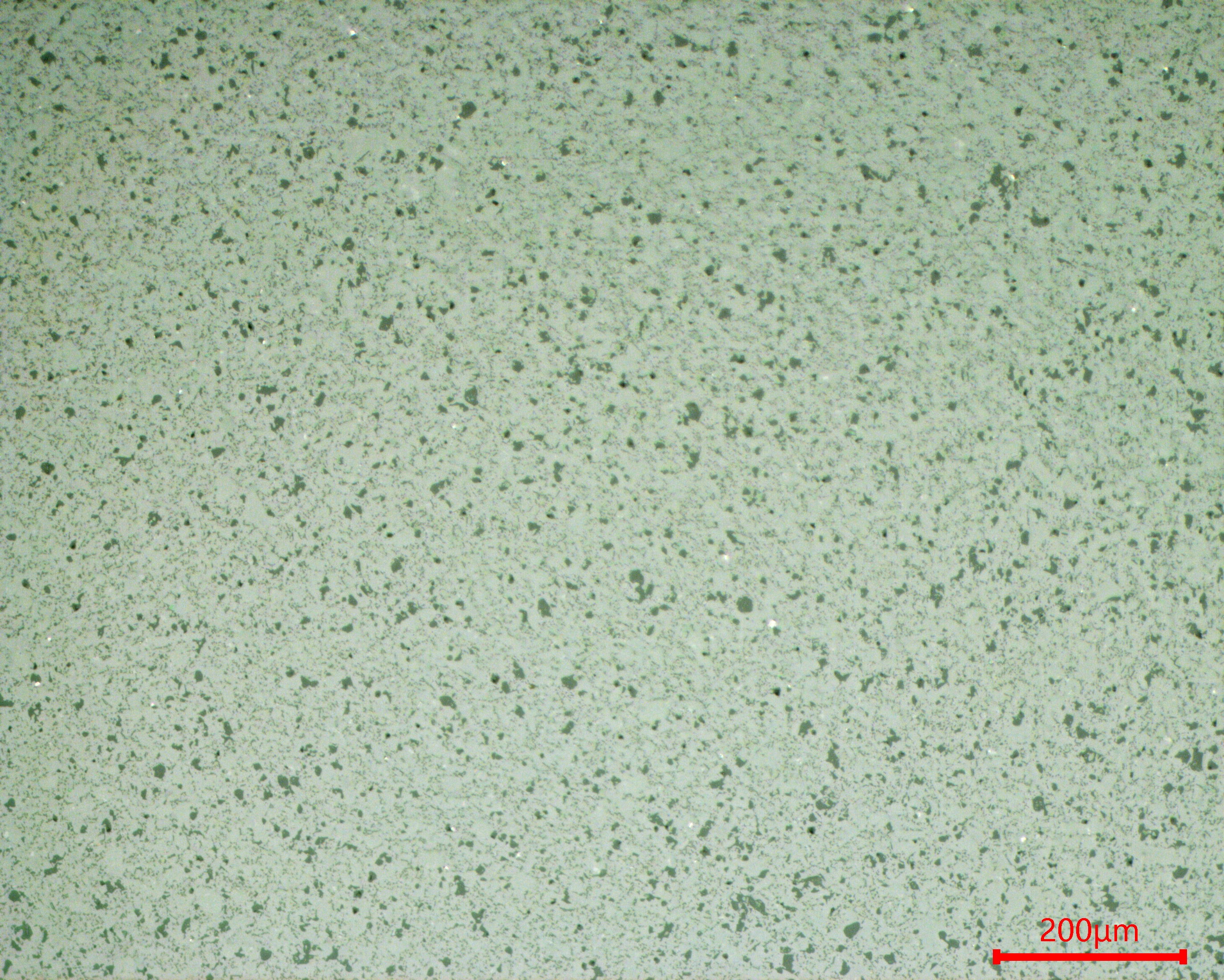

Alumina ceramic microstructure overview at 200um scale — การสังเกตโครงสร้างจุลภาคที่ระดับ 200μm

กลไกการบดและขัด

เซรามิกอลูมินามีความแข็งและความเปราะบางสูง ทำให้กระดาษทรายธรรมดาไม่มีประสิทธิภาพในการเจียร ใบเจียรเพชรที่เชื่อมด้วยเรซินถูกนำมาใช้สำหรับการเจียรหยาบ ตามด้วยการเจียรละเอียดด้วยใบเจียร POH และระบบกันสะเทือนเพชร 9 μm แผ่นเจียรเรซินช่วยลดแรงกระแทกระหว่างการประมวลผล หลีกเลี่ยงการแตกร้าวตามยาวอย่างรุนแรง และช่วยให้สามารถเตรียมชิ้นงานเซรามิกอลูมินาได้อย่างมีประสิทธิภาพ

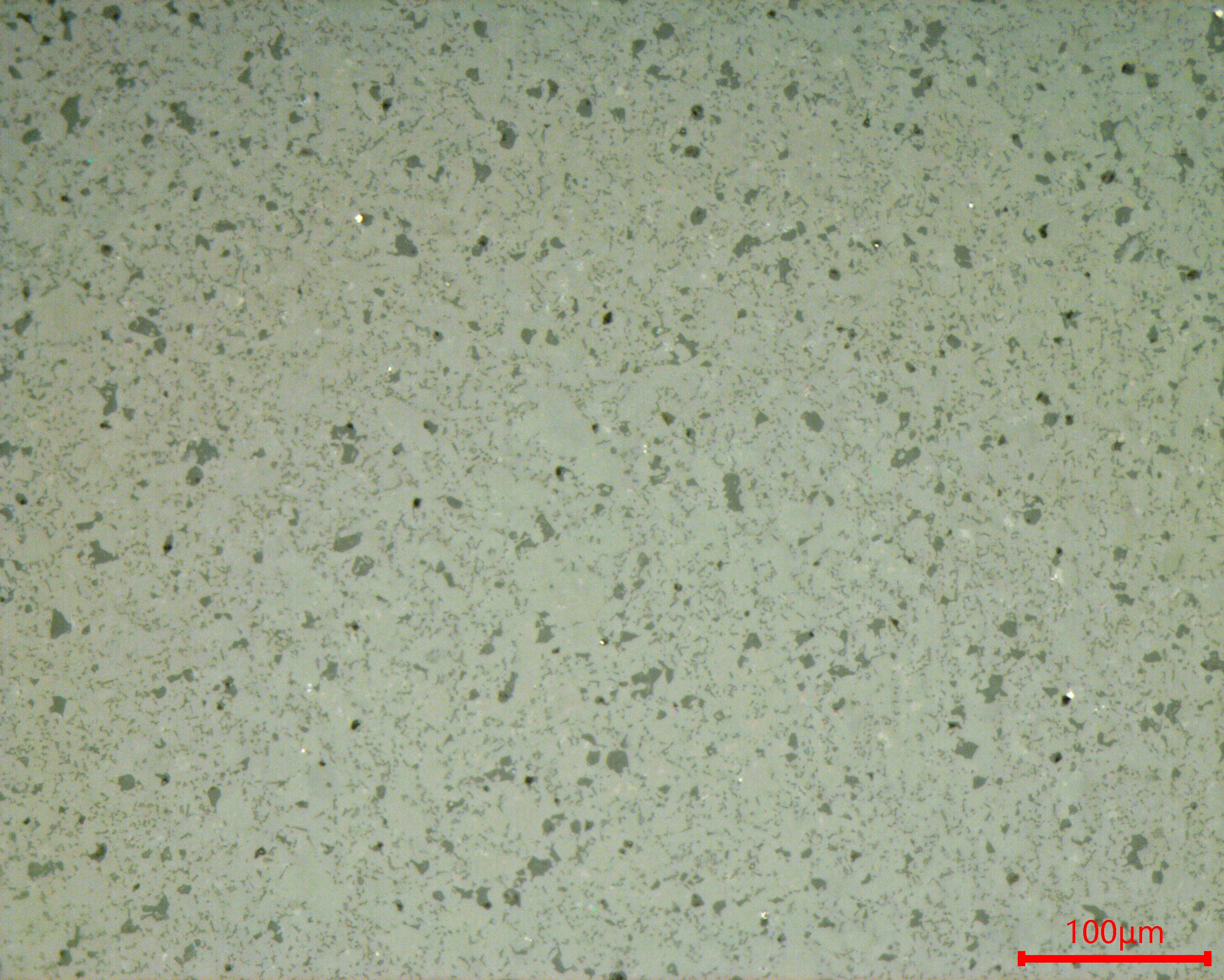

Alumina ceramic fine grinding surface at 100um scale — สถานะการบดละเอียดที่ระดับ 100μm

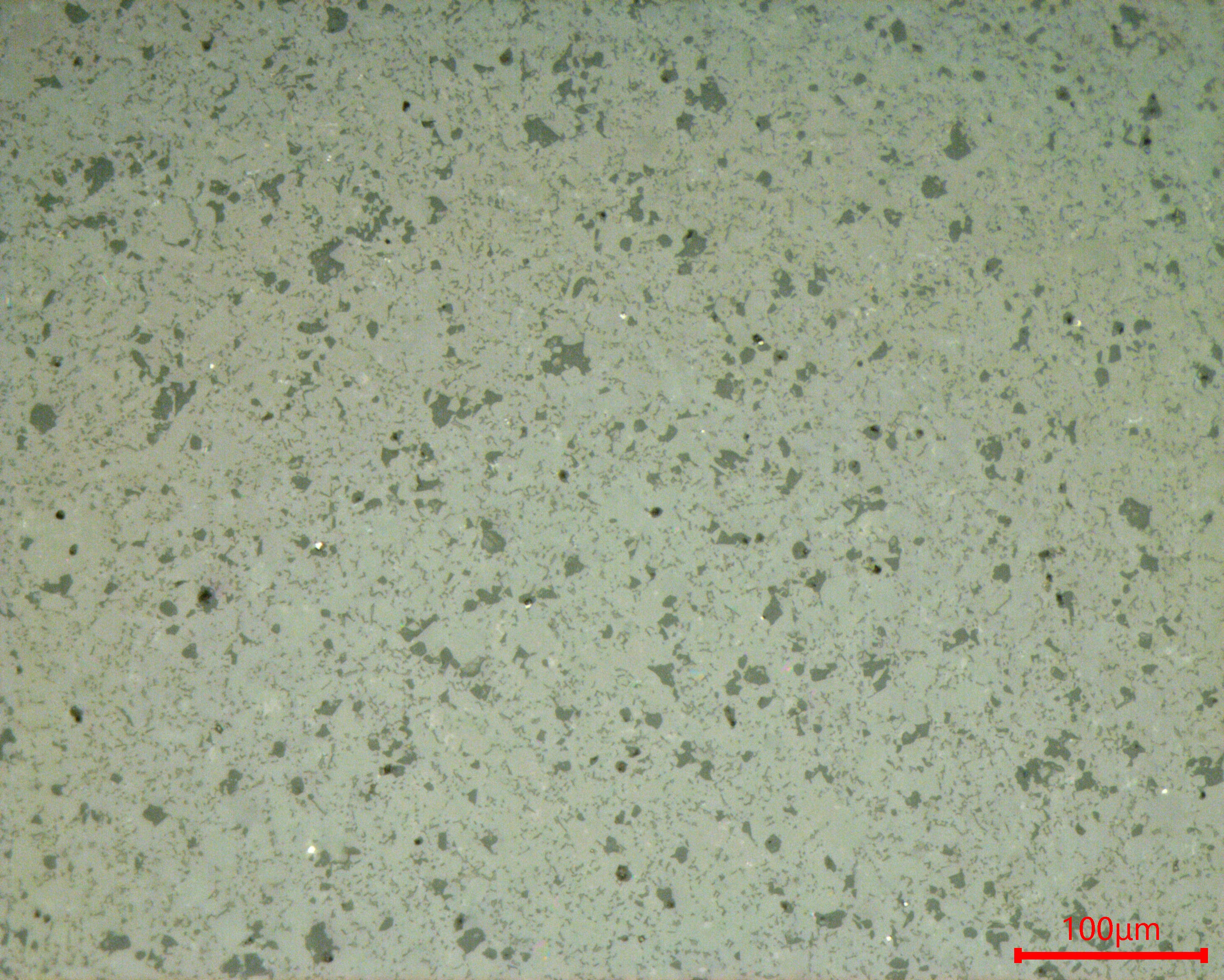

Alumina ceramic detail view at 100um scale — การตรวจสอบความเป็นเนื้อเดียวกันของพื้นผิวที่สเกล 100μm

ขั้นตอนการเตรียมการ

เราแบ่งปัน การเตรียมโลหะวิทยา ขั้นตอนสำหรับตัวอย่างอลูมินาเผาด้านล่างเพื่อเป็นข้อมูลอ้างอิง:

การบดหยาบและการวางแผน : ใบเจียรเพชรเรซิน P400DiaRe
การบดละเอียด : แผ่น POH 9 μm PD-WT ช่วงล่าง
การขัดหยาบ : จาน GF-JP 3 µm ช่วงล่าง PD-WT
การขัดขั้นสุดท้าย : จาน ZN SO-T401 ช่วงล่าง

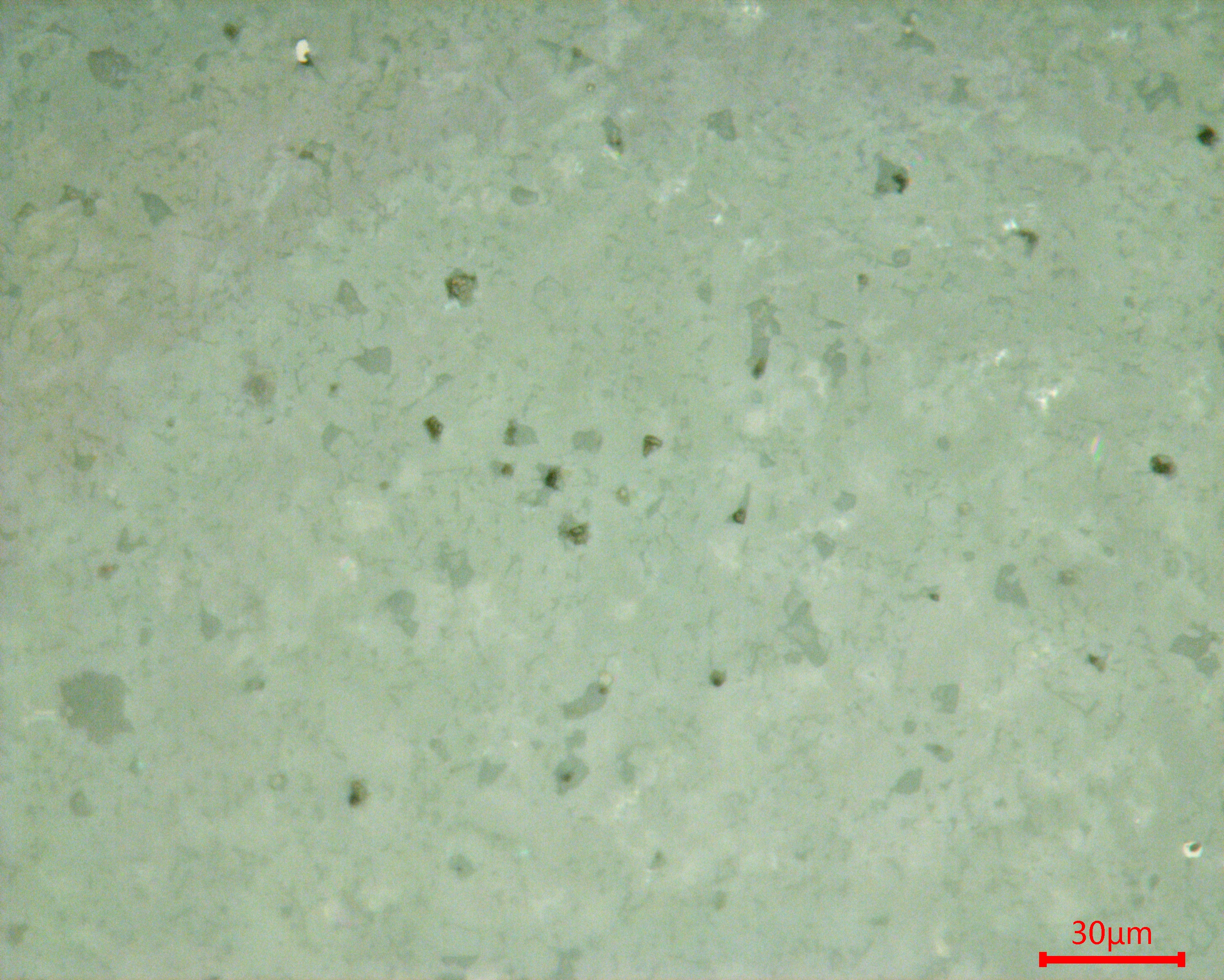

Alumina ceramic final polished microstructure at 30um scale — มุมมองโครงสร้างขัดเงาขั้นสุดท้ายที่ขนาด 30μm

แท็กและข้อมูลเมตา

#โทรจัน #โทรจันmetallography #โลหะวิทยา #การเตรียมตัวอย่าง #อลูมินาเซรามิกส์ #เซรามิคโครงสร้าง #การทดสอบวัสดุ #การวิเคราะห์ความล้มเหลว #การวิจัยเซรามิก
