การเตรียมตัวอย่างโลหะวิทยาสำหรับโลหะผสม Mo-W- Trojan (Suzhou) material technology Co., Ltd.

การเตรียมตัวอย่างโลหะวิทยาสำหรับโลหะผสม Mo-W

03-08-2026

โลหะผสม Mo-W ผสมผสานคุณสมบัติที่เหนือกว่าของโลหะทนไฟสองชนิด โดยมีจุดหลอมเหลวสูงเป็นพิเศษและความเสถียรของขนาดที่ดีเยี่ยมที่อุณหภูมิสูง ซึ่งนำมาใช้กันอย่างแพร่หลายสำหรับการใช้งานโครงสร้างที่อุณหภูมิสูง โลหะผสม Mo-W แตกต่างจากโลหะผสมแข็งส่วนใหญ่ ค่อนข้างอ่อนกว่าและมีความเหนียวดีกว่า ซึ่งเป็นคุณลักษณะที่สร้างความท้าทายสำหรับ การเตรียมตัวอย่างทางโลหะวิทยา .

ความท้าทายด้านความเสียหายใต้ผิวดินและการกำหนดลักษณะเฉพาะ

เมื่อประมวลผลบนระบบการเจียรและขัดเงาบนเคาน์เตอร์ด้วยแผ่นหมุนร่วม การบีบอัดและการตัดเชิงกลตามทิศทางอย่างต่อเนื่องจะทำให้เกิดชั้นการเสียรูปพลาสติกที่มองไม่เห็นบนพื้นผิวตัวอย่างได้อย่างง่ายดาย ความเสียหายใต้ผิวดินดังกล่าวไม่สามารถระบุได้ด้วยสายตา แต่มันบิดเบือนโครงสร้างผลึกดั้งเดิม ซึ่งนำไปสู่การตีความภาพ SEM อย่างไม่ถูกต้อง ข้อมูลการวางแนว EBSD ที่ไม่น่าเชื่อถือ และข้อผิดพลาดอื่นๆ ระหว่างการระบุคุณลักษณะของวัสดุ

น้ำยาขัดเงาแบบสั่นสะเทือน

เพื่อแก้ไขปัญหานี้ เราจึงใช้การขัดแบบสั่นสะเทือนเป็นขั้นตอนสุดท้ายของขั้นตอนการทำงาน การขัดแบบสั่นสะเทือนทำให้เกิดแรงเสียดทานระดับไมโครที่มีความเค้นต่ำและแรงเค้นแบบสุ่ม โดยไม่ต้องมีการตัดแบบรุนแรงตามทิศทาง ช่วยขจัดความเสียหายของพื้นผิวและความเค้นตกค้างที่สะสมระหว่างการเจียรและการขัดเบื้องต้น ขจัดสิ่งแปลกปลอมที่เกิดจากการเตรียม และฟื้นฟูโครงสร้างจุลภาคที่แท้จริงที่แท้จริงของวัสดุ วิธีการนี้ทำให้ได้ชิ้นงานคุณภาพสูงอย่างสม่ำเสมอเพื่อการแสดงลักษณะเฉพาะที่มีความแม่นยำสูง

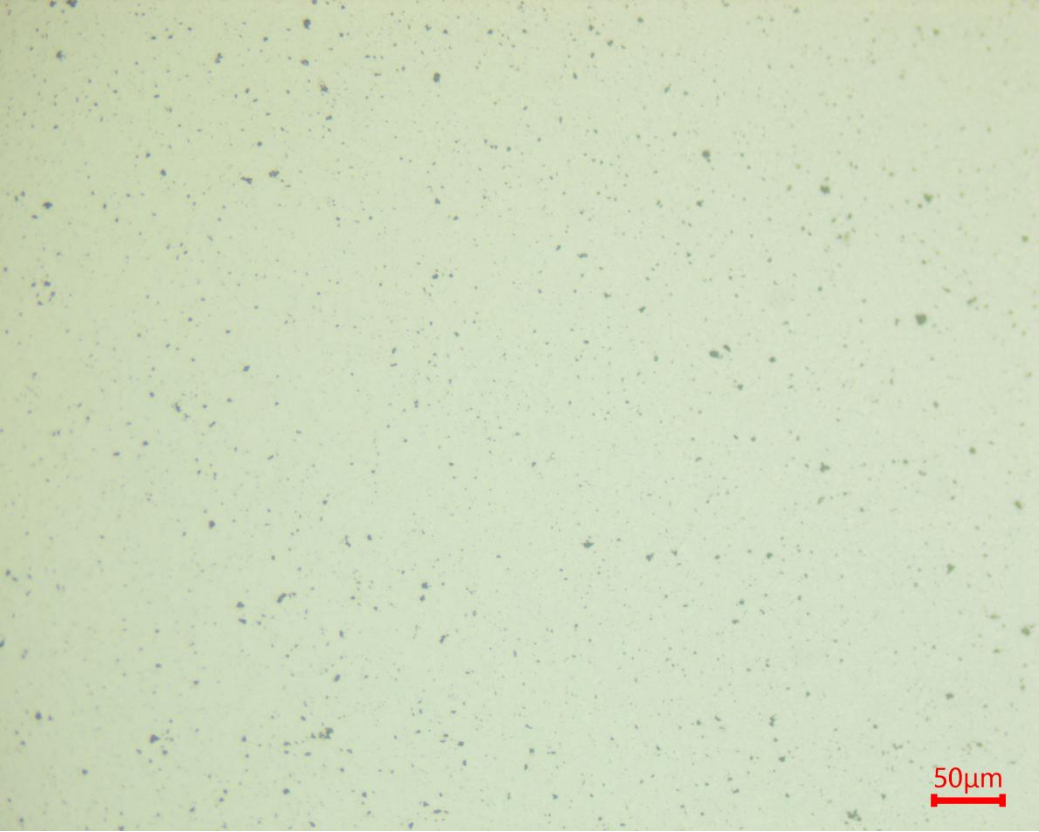

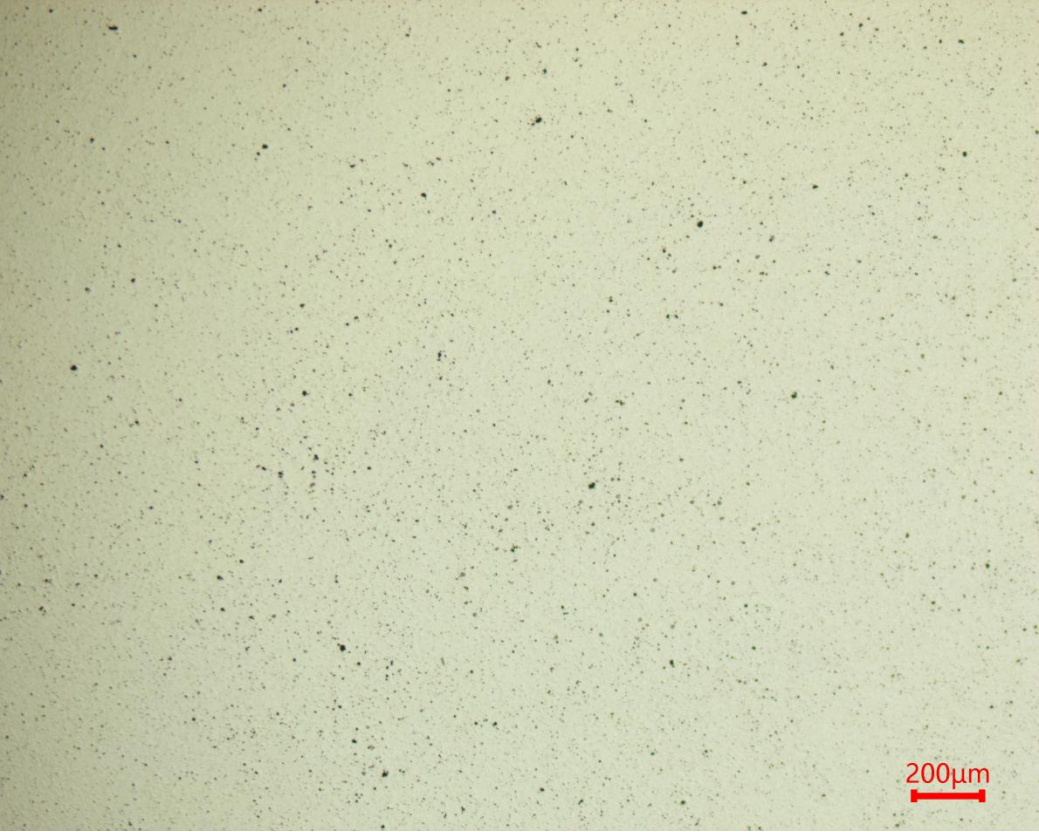

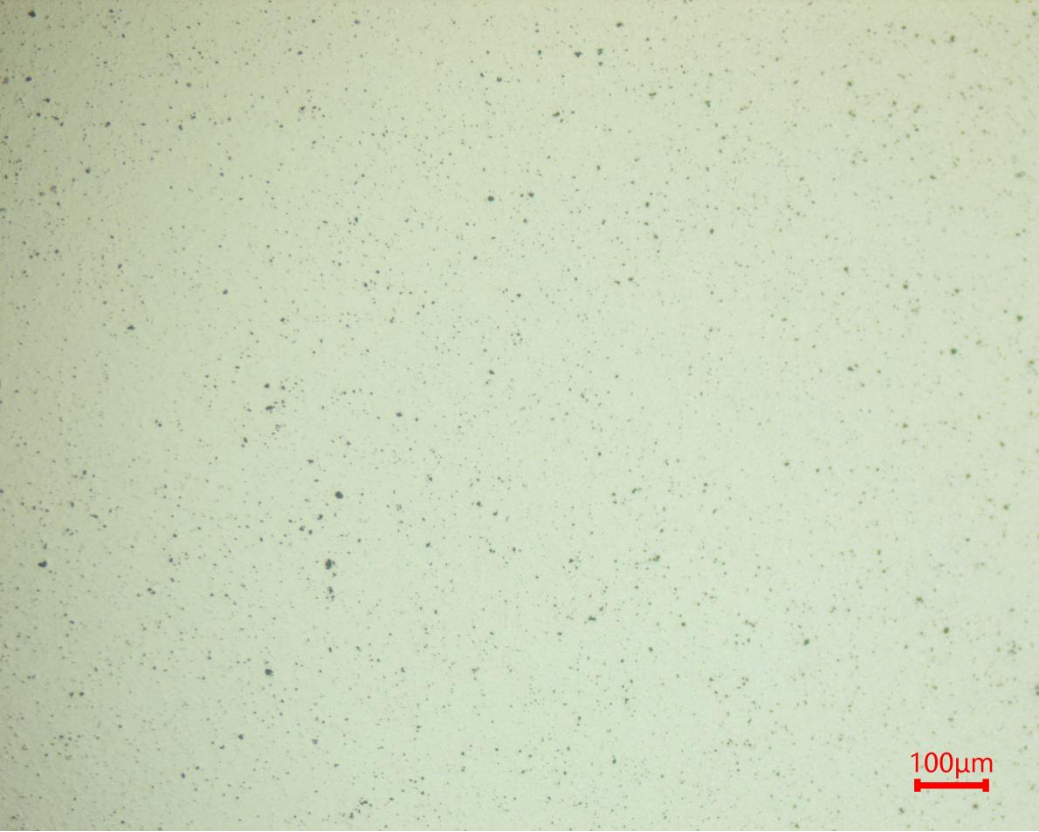

พารามิเตอร์การเตรียมการ

การบด: P400-P2500 กรวด | 15N | 50/150 รอบต่อนาที
การขัดหยาบ: SC ผ้า 3μm ระบบกันสะเทือนเพชรโพลีคริสตัลไลน์ | 15N | 50/150 รอบต่อนาที
การขัดขั้นสุดท้าย: ผ้า ZN 0.05μm ระบบกันสะเทือนอลูมินา | 18N | 50/150 รอบต่อนาที
การขัดแบบสั่นสะเทือน: ผ้า ET 0.05μm ระบบกันสะเทือนอลูมินา | 100 นาที
