การเตรียมตัวอย่างทางโลหะวิทยาสำหรับการชุบบัสบาร์ทองแดง

07-08-2026

บัสบาร์ทองแดงนำไฟฟ้ากำลังสูงและตัวต้านทานสับเปลี่ยนในตัวมักใช้โครงสร้างการชุบด้วยไฟฟ้าสองชั้น: ชั้นนิกเกิลด้านล่าง 1.5‑4μm ชั้นบนดีบุก 3‑8μm ช่วยปรับสมดุลความต้านทานการกัดกร่อนและข้อกำหนดในการประกอบทางไฟฟ้า

ชั้นใต้ดินที่เป็นนิกเกิลหนาแน่นจะทำหน้าที่เป็นชั้นกั้น ป้องกันการแพร่กระจายและการเกิดออกซิเดชันของไอออนของซับสเตรตทองแดงออกไปด้านนอก ช่วยปรับปรุงการยึดเกาะของแผ่นโลหะ เพิ่มประสิทธิภาพในการต้านทานการสึกหรอและทนต่ออุณหภูมิสูง และลดการกัดกร่อนของรอยขูดขีดภายใต้การสั่นสะเทือน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีความต้องการสูง เช่น ระบบกักเก็บพลังงาน เสาชาร์จ DC และระบบควบคุมอิเล็กทรอนิกส์ที่ติดตั้งในยานพาหนะ

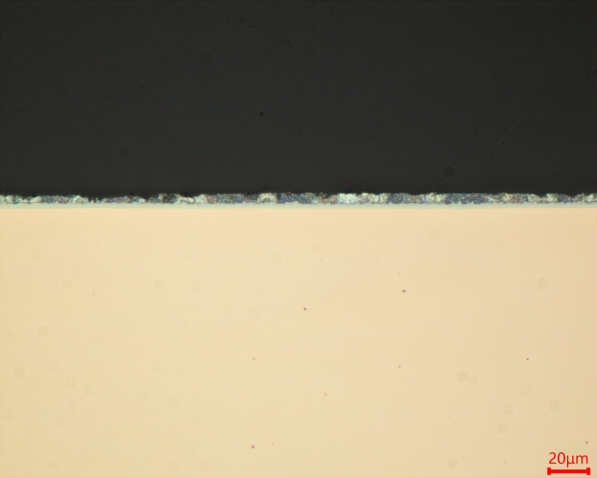

Dual-layer electroplating microstructure overview

รูปที่ 1: ภาพรวมหน้าตัดของการเคลือบด้วยไฟฟ้าสองชั้น

ประโยชน์ด้านประสิทธิภาพและการใช้งาน

การเคลือบดีบุกด้านนอกให้ความต้านทานการสัมผัสต่ำและความสามารถในการบัดกรีที่ดีเยี่ยม มันเปลี่ยนรูปพลาสติกภายใต้การบีบอัดของโบลต์ ทำให้มั่นใจได้ถึงประสิทธิภาพการต้านทานความร้อนต่ำในระยะยาวที่จุดเชื่อมต่อ

การชุบดีบุกเดี่ยวทนทุกข์ทรมานจากการแพร่กระจายของ Cu-Sn ทำให้มัวหมองและการเปลี่ยนสี การชุบผิวนิกเกิลอย่างเดียวแสดงถึงความสามารถในการบัดกรีได้ไม่ดี การชุบนิกเกิลดีบุกแบบผสมผสานช่วยเสริมความแข็งแกร่งของทั้งสองชั้นโดยหลีกเลี่ยงข้อเสีย มีการใช้กันอย่างแพร่หลายในวงจรแยกกักเก็บพลังงาน บัสบาร์อินเวอร์เตอร์ PV และขั้วต่อไฟฟ้าพลังงานใหม่กำลังสูง

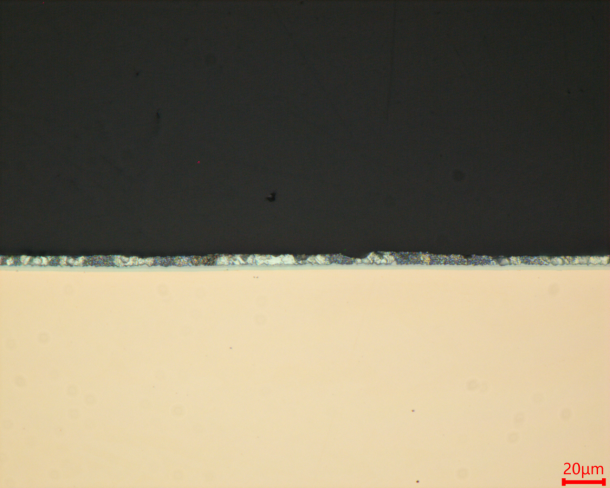

Tin top layer and nickel underlayer interface

รูปที่ 2: สัณฐานวิทยาของอินเทอร์เฟซแสดงการเปลี่ยนแปลงระหว่างชั้นทองแดงและชั้นเคลือบ

ความท้าทายที่สำคัญและขั้นตอนการเตรียมการ

ความท้าทายที่สำคัญสำหรับ การเตรียมโลหะวิทยา ของบัสบาร์และสับเปลี่ยนเคลือบ Ni-Sn สองชั้น: การจัดการกับโครงสร้างชั้นบางที่แข็งอ่อนและแข็งสลับกันนี้

การควบคุมขั้นตอนที่สำคัญสามขั้นตอนอย่างแม่นยำถือเป็นสิ่งสำคัญ:

การตัด: หลีกเลี่ยงความเสียหายจากความร้อน
การติด: ป้องกันการเสียรูปที่เกิดจากการบีบอัด
บดและขัด: ขจัดการหลุดร่อนและการไหลของพลาสติก

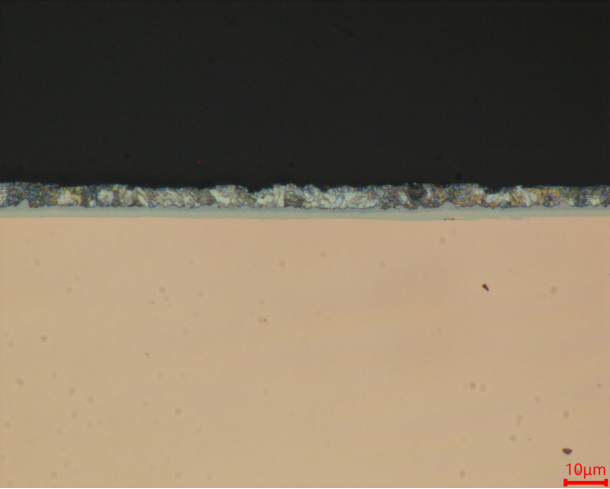

High magnification view of coating interface

รูปที่ 3: การตรวจสอบความหนาของชั้นที่มีกำลังขยายสูง

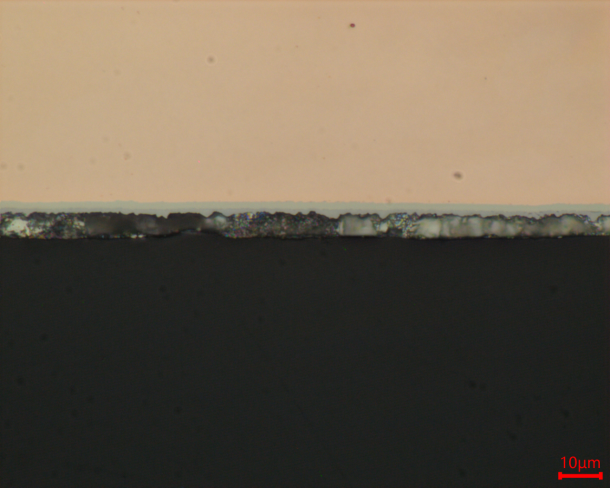

Final polished metallographic sample structure

รูปที่ 4: ภาพตัดขวางทางโลหะวิทยาที่เตรียมไว้อย่างสมบูรณ์

การทำงานที่ได้มาตรฐานจะช่วยลดปัญหาในการเตรียมการ คืนโครงสร้างจุลภาคที่แท้จริงและความหนาของการเคลือบอย่างเที่ยงตรง และส่งข้อมูลทางโลหะวิทยาที่เชื่อถือได้สำหรับการตรวจสอบความหนาของการเคลือบและการควบคุมคุณภาพกระบวนการ
