เครื่องตัดอัตโนมัติ Beta 300 Pro
การเตรียมตัวอย่างโลหะวิทยาเริ่มต้นขึ้น ด้วยกระบวนการตัดคุณภาพสูง พื้นผิวที่สมบูรณ์แบบ ...
การแตกร้าว การแยกชั้น หรือการแตกหักแบบเปราะในระหว่างการปั๊มและการดัดงอของเหล็กรีดเย็น SPCC อาจไม่สามารถอธิบายได้ด้วยขนาดหรือคุณสมบัติแรงดึงทั่วไปเสมอไป
งานโลหะวิทยาภาคตัดขวางสามารถเปิดเผยสิ่งที่การตรวจสอบตามปกติอาจพลาดไป เช่น เมล็ดหยาบ แถบคาดมากเกินไป การรวมตัวของคาร์ไบด์ หรือรอยแตกขนาดเล็กที่เกิดจากการม้วนซึ่งสามารถลดความสามารถในการขึ้นรูปและส่งผลให้เกิดความล้มเหลวที่ไม่คาดคิด
ขั้นตอนการเตรียมตัวอย่าง
สำหรับตัวอย่าง SPCC นี้ เราใช้เส้นทางการเตรียมการต่อไปนี้:
- TJ2226 เรซิ่น ติดตั้งเย็น
- กระดาษทราย SiC P400 MET-SP พร้อมน้ำ
- ใบเจียรละเอียด POS 9 μm PD-WT ระบบกันสะเทือนเพชรโพลีคริสตัลไลน์
- ผ้าขัดเงาไหมขาว SC-JP 3 μm PD-WT ระบบกันสะเทือนเพชรโพลีคริสตัลไลน์
- ผ้าขัดโพลียูรีเทนสีดำ ZN-ZP 0.05 μm SO-A539 ระบบกันสะเทือนขัดเงา
ทำการบดและขัดเงาโดยใช้เครื่องเจียรและเครื่องขัดอัตโนมัติ Alpha-610

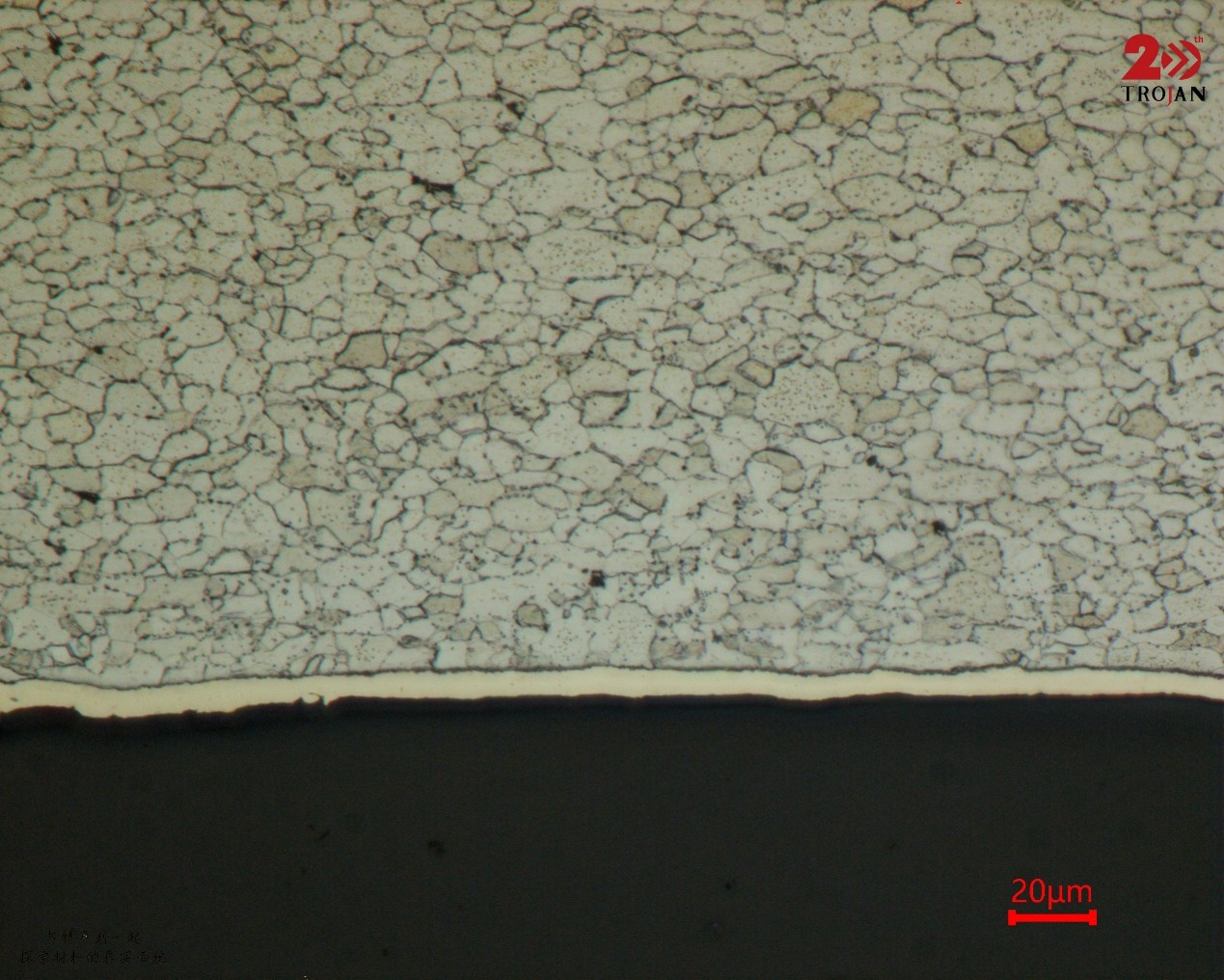

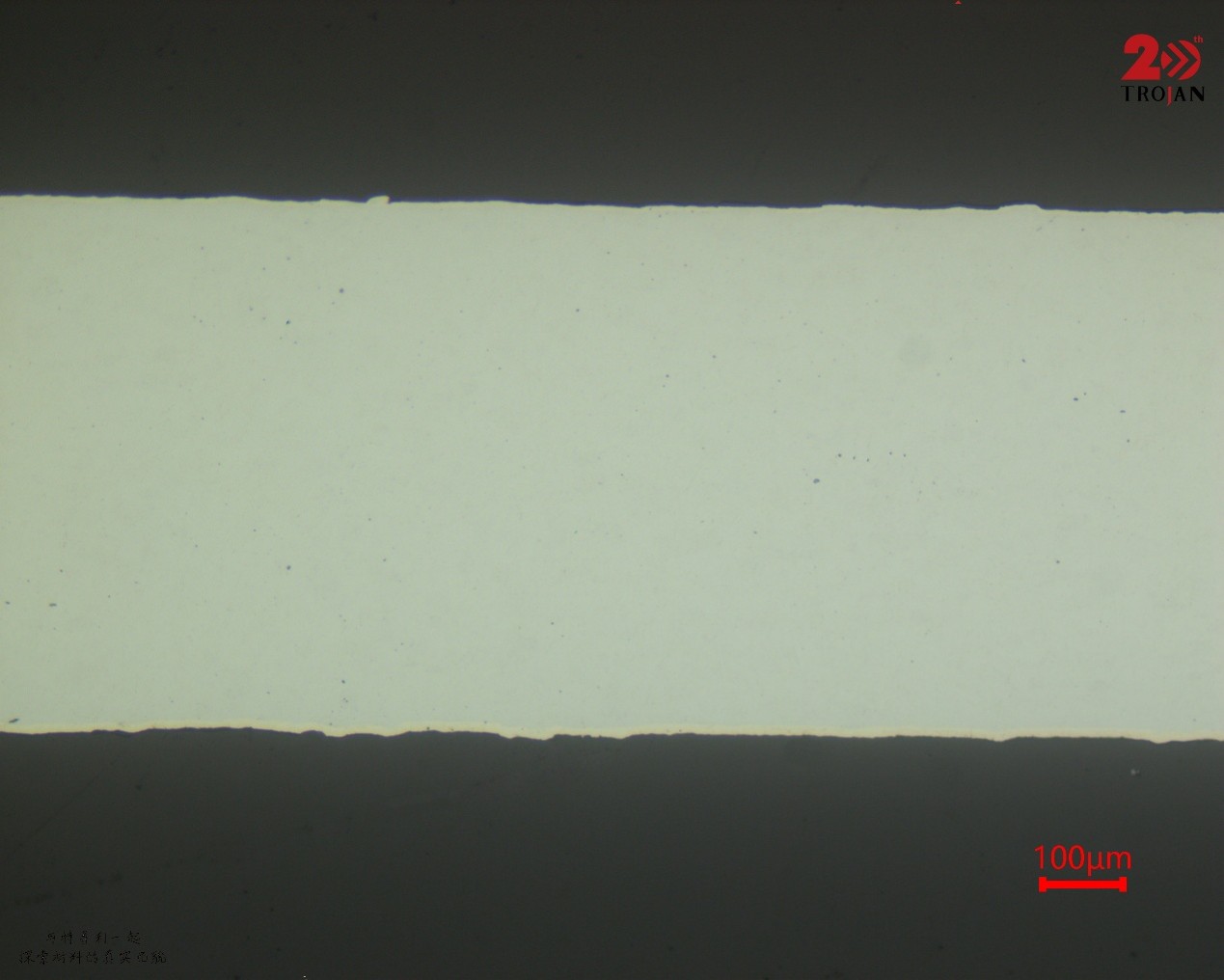

บทสรุปและการควบคุมคุณภาพ
หน้าตัดที่เตรียมไว้อย่างดีจะให้พื้นฐานที่ชัดเจนยิ่งขึ้นสำหรับการประเมินโครงสร้างจุลภาค ติดตามความล้มเหลวในการขึ้นรูป และตรวจสอบคุณภาพของกระบวนการ
.png?imageView2/2/w/400/format/jpg/q/75 "ห้องความดัน ThetaMount")
.png?imageView2/2/w/400/format/jpg/q/75 "GP-1A เครื่องบดและขัดเงา")
.jpg?imageView2/2/w/400/format/jpg/q/75 "PL-W น้ำมันหล่อลื่นสำหรับขัดเงา")
.jpg?imageView2/2/w/400/format/jpg/q/75 "AO-P ระบบกันสะเทือนอลูมินา")
