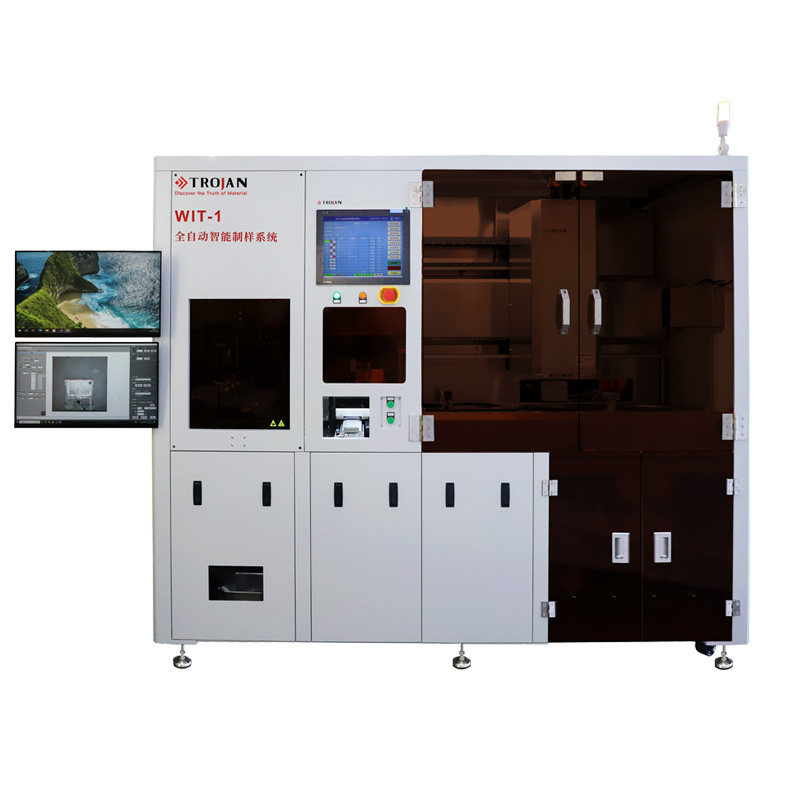

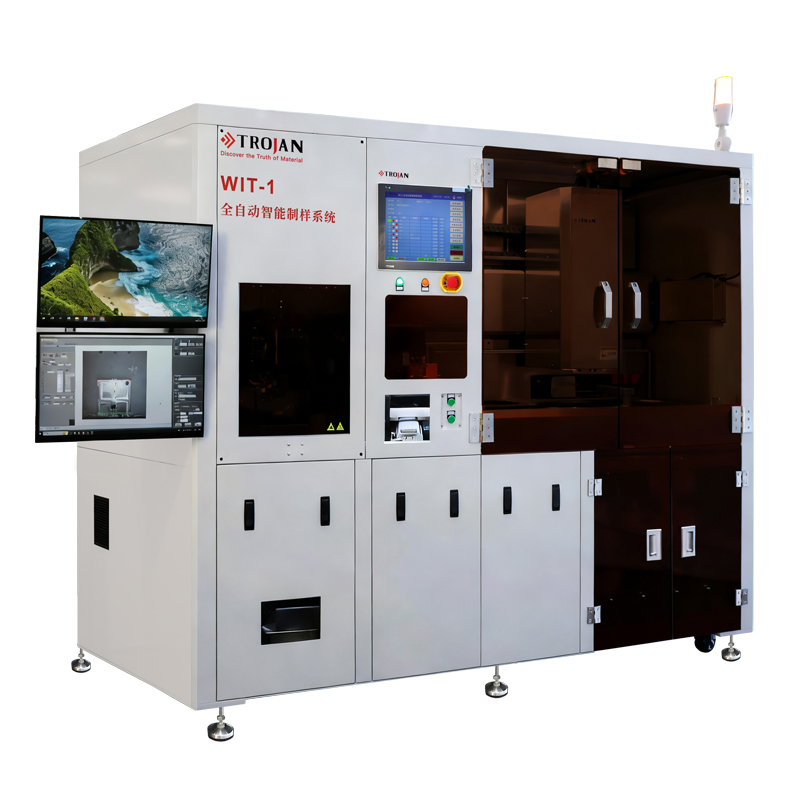

WIT-1 ระบบการเตรียมตัวอย่างอัจฉริยะอัตโนมัติเต็มรูปแบบ

ระบบการเตรียมตัวอย่างอัจฉริยะอัตโนมัติเต็มรูปแบบ WIT-1 ได้รับการพัฒนาโดยเฉพาะสำหรับการตรวจจับชิ้นตัดขวางในอุตสาหกรรมต่างๆ เช่น เซมิคอนดักเตอร์และ PCB... สามารถใช้สำหรับการตรวจจับตำแหน่งที่แม่นยำและการวิเคราะห์รู PCB, ทองแดง, ข้อต่อบัดกรี และลูกดีบุก ใช้กล้อง CCD ความละเอียดสูงเพื่อกำหนดตำแหน่งการเจียร ทำให้สามารถดำเนินการกระบวนการต่างๆ เช่น การเจียรหยาบ การเจียรอย่างละเอียด การขัดอย่างละเอียด และการทำความสะอาดได้โดยอัตโนมัติ

คุณสมบัติ：

1) เลนส์ CCD ความแม่นยำสูงสำหรับการสอบเทียบตัวอย่างมีความแม่นยำสูงและมีมุมมองที่กว้าง ทำให้ได้ความแม่นยำในการเจียรที่ ±10μm

2) สามารถปรับเทียบสายการเจียรได้หลายเส้นในตัวอย่างเดียวในคราวเดียว หลังจากเสร็จสิ้นการบดครั้งหนึ่ง เครื่องจะไปยังขั้นตอนถัดไปโดยอัตโนมัติโดยไม่ต้องมีการสอบเทียบใหม่

3) ปรับมุมการเจียรโดยอัตโนมัติเพื่อแก้ไขตัวอย่างที่เอียงระหว่างการติดตั้ง

4) สามารถเก็บตัวอย่างได้สูงสุด 3 ตัวอย่างพร้อมกันสำหรับการบดและขัด

5) สามารถควบคุมความดันและความเร็วที่ใช้กับตัวอย่างได้ ป้องกันการแตกร้าวหรือการแตกหักเนื่องจากแรงดันที่มากเกินไป

6) พร้อมกับการทำเครื่องหมายด้วยเลเซอร์ / การเข้ารหัสเพื่อการตรวจสอบย้อนกลับของตัวอย่าง

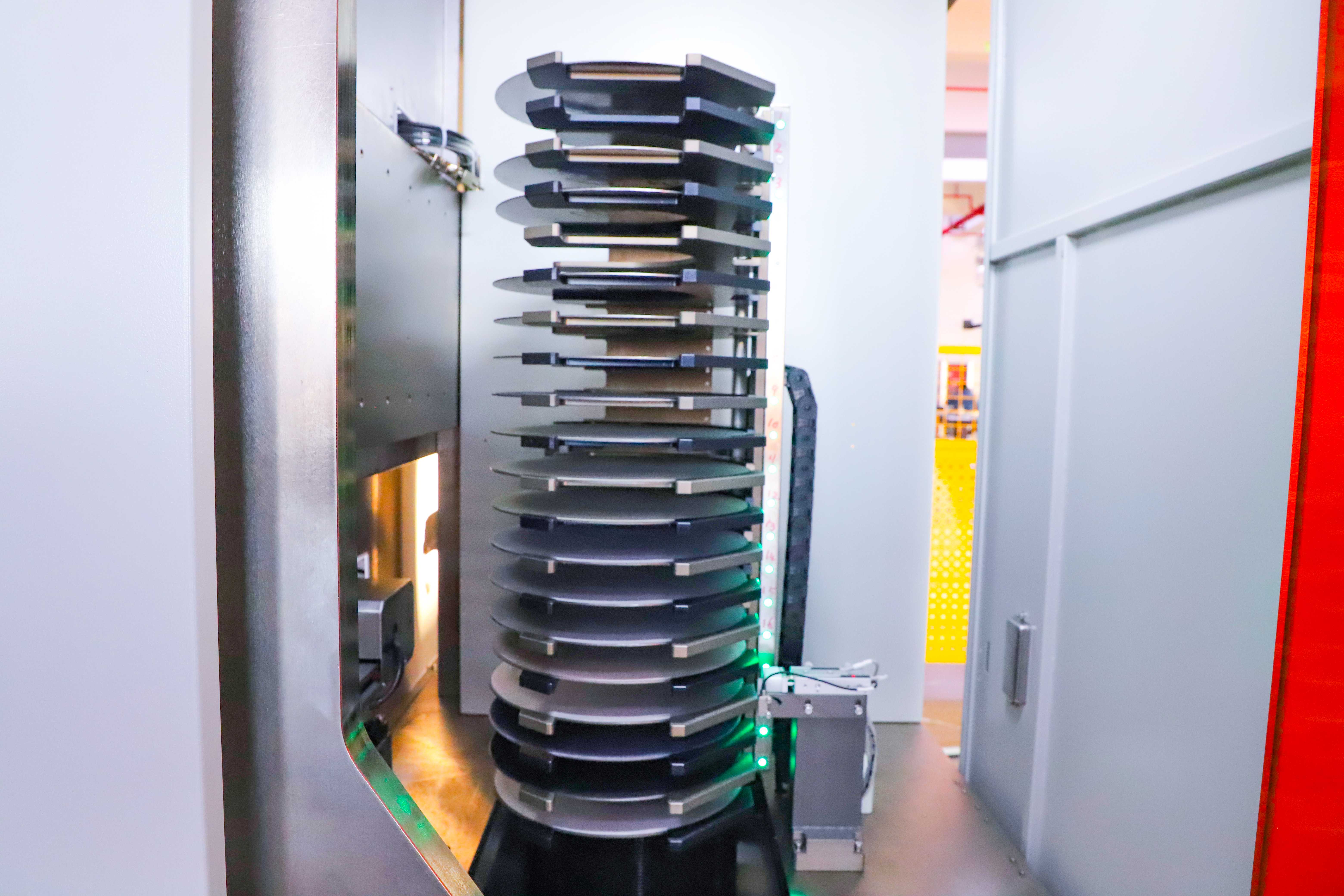

7) เวิร์กสเตชันคู่พร้อมการเปลี่ยนแผ่นเจียรอัตโนมัติ สามารถรองรับใบเจียรได้สูงสุด 20 ใบ

8）สามารถถ่ายภาพพื้นดิน/พื้นผิวขัดเงาได้

9) กำหนดค่าด้วยของเหลวขัดเงาที่แตกต่างกัน 4 ชุด โดย 2 ชุดมีการกวนเชิงกล ทั้ง 4 ชุดมีการแจ้งเตือนระดับของเหลว

10）รวมถึงสถานีทำความสะอาดที่มีการทำความสะอาดอัลตราโซนิก การล้างน้ำ และการเป่าแห้งด้วยลม

11) ตัวอย่างที่ผ่านกระบวนการจะถูกวางหงายหน้าขึ้นและจัดเรียงอย่างเป็นระเบียบในถาดพักฟื้นเพื่อหลีกเลี่ยงไม่ให้พื้นผิวที่เตรียมไว้เกิดรอยขีดข่วน

ข้อมูลจำเพาะทางเทคนิค

วิท-1
อินพุต	พาวเวอร์ซัพพลาย	กราวด์ AC 220V/50 Hz, กำลังไฟทั้งหมด: 7Kw, กำลังไฟพิกัด: 2Kw
	อากาศอัด	0.6~0.7MPa, ท่อ OD=Φ10มม
	การเชื่อมต่อน้ำภายนอก	<0.3Mpa，ท่อ OD=Φ10มม
	กล่องติดตั้งตัวอย่าง	ขนาด 39×47×12 มม. / 302712 มม. จำนวนสูงสุด 21
เอาท์พุต	การระบายน้ำ	ท่อระบายน้ำ OD 32mm
เอาท์พุต	ปลดประจำการ	ตัวอย่างถูกหงายขึ้นและจัดเรียงอย่างเป็นระเบียบ
ความปลอดภัย	หยุดฉุกเฉิน	กดเพื่อตัดวงจรควบคุมและแหล่งจ่ายไฟ
	ความปลอดภัย Door Lock	รีเลย์นิรภัยและล็อคประตูนิรภัย, ระดับการป้องกันความปลอดภัย PLD
	ไฟสัญญาณเตือนสามสี	ใช่
การควบคุม	การควบคุม PLC	หน้าจอหลัก: 15 นิ้ว / หน้าจอเสริม: 7 นิ้ว
การควบคุม	หน้าจอคอมพิวเตอร์	จอแสดงผลคู่ 24 นิ้ว
ระบบการจัดตำแหน่ง	กล้องซีซีดี	25 ล้านพิกเซล
	ขอบเขตการมองเห็นภาพถ่าย	35x35มม
	การมาร์กด้วยเลเซอร์/การอ่าน	ใช่
	จำนวนบรรทัดสูงสุด	30
	วิธีการวาดเส้น	การแปลระยะทางที่ระบุตามเส้นคุณลักษณะ

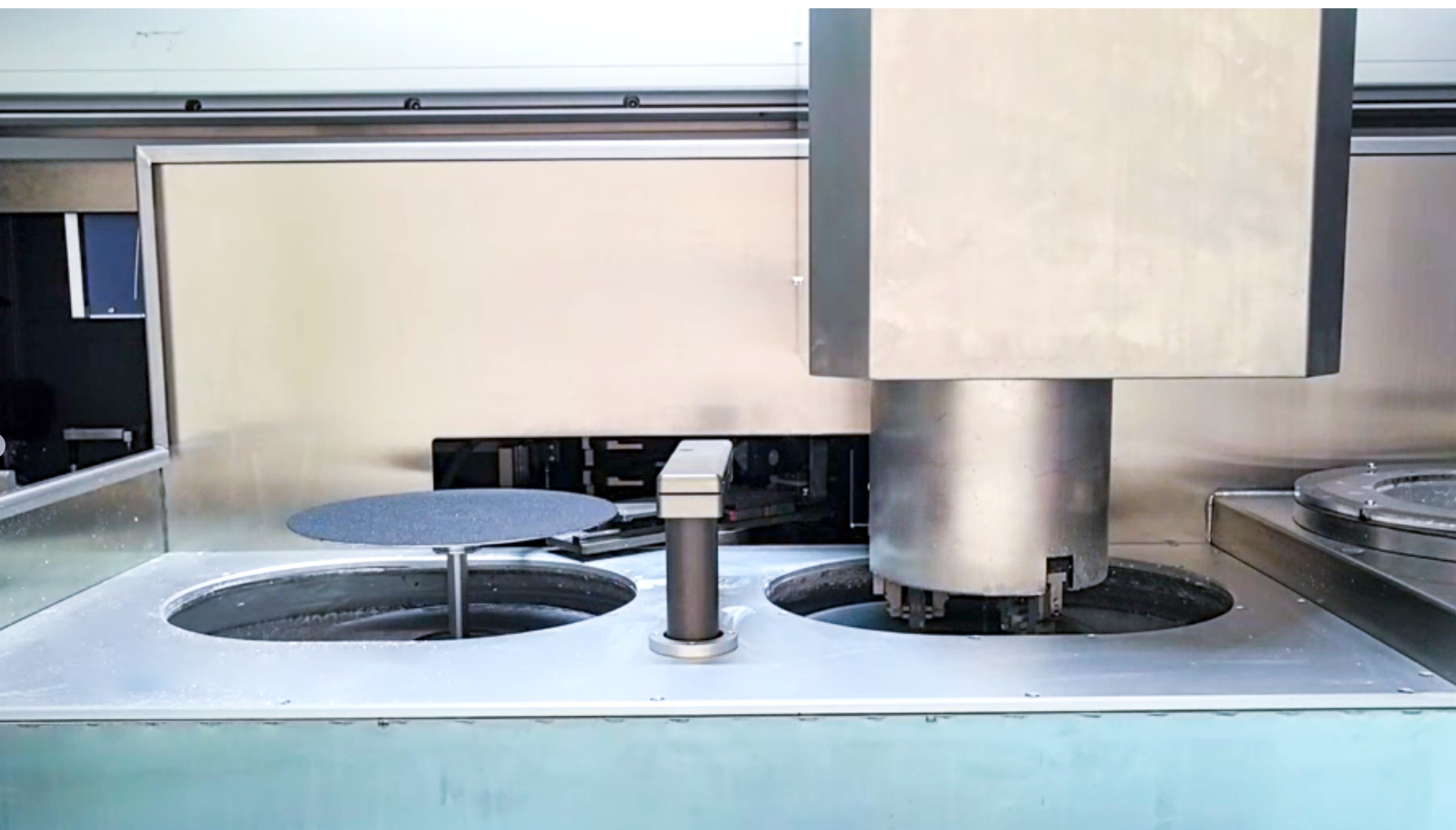

สถานีเจียร/ขัดเงา	สถานีเจียร	2
	เส้นผ่านศูนย์กลางของแผ่นเจียร	Φ254มม
	ความเร็วในการหมุน	100-1,000 รอบต่อนาที
	กำลังมอเตอร์	1กิโลวัตต์
ย้ายหัวเจียร	จำนวนตัวอย่างที่จัดขึ้น	3
	กำลังมอเตอร์	0.4กิโลวัตต์
	ความเร็วในการหมุน	สวิงแบบลูกสูบ 0-360°
	ความกดดัน	5-100 น
ระบบจ่ายยา	กลุ่มการจ่ายยา	4 กลุ่ม X 1.8L แต่ละกลุ่ม
	อัตราการไหล	0-50 มล./นาที
	กวน	2 กลุ่ม การกวนเชิงกล
	การแจ้งเตือนระดับของเหลว	ใช่
ที่เก็บข้อมูลดิสก์	จำนวนแผ่นดิสก์	20
ที่เก็บข้อมูลดิสก์	การแจ้งเตือนชีวิตของดิสก์	ขึ้นอยู่กับจำนวนการใช้งานหรือแรงบด
การทำความสะอาด	การทำความสะอาด Methods	ล้างด้วยน้ำอัลตราโซนิกดิสก์ปั่นแห้งความเร็วสูง
การทำความสะอาด	สถานีอบแห้ง	เป่าแห้งด้วยลมอิสระ
ห้องสมุดกระบวนการเตรียมตัวอย่าง	กลุ่มโปรแกรม	30
	ขั้นตอนสูงสุดต่อโปรแกรม	10
	เงื่อนไขการสิ้นสุดขั้นตอนเดียว	ปริมาณการบดที่เหลืออยู่ [ขั้นต่ำ 0.001 มม.] ปริมาณการบด [ขั้นต่ำ 0.001 มม.] หรือเวลาในการบด
	โหมดการบดขั้นตอนเดียว	โดยความดัน [0-100N] หรือความเร็ว [นาที 0.001มม./วินาที]
ขนาด	หน้าจอและแสงพับ	2400x1320x2000มม
น้ำหนัก		1,500กก.
